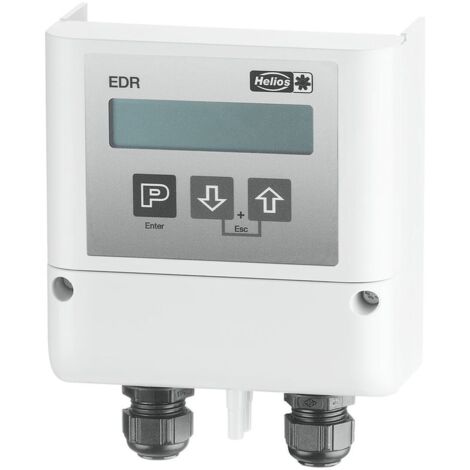

Helios EDR elektrisch Druckregler für EC- und AC-Ventilatoren mit FU 24V / 0-10V, 6mA

Helios EDR elektrisch Druckregler für EC- und AC-Ventilatoren mit FU 24V / 0-10V, 6mA

Der Helios EDR elektrischer Druckregler ist eine präzise Steuerungslösung für EC- und AC-Ventilatoren, die mit einem Frequenzumrichter (FU) betrieben werden. Er ermöglicht eine stufenlose Druckregelung in Lüftungssystemen und ist für eine Versorgungsspannung von 24V sowie einen 0-10V Sollwerteingang ausgelegt.

Wie funktioniert der Helios EDR Druckregler?

Der EDR Elektronische Druckregler von Helios steuert den Druck von 1- und 3-phasigen EC-Ventilatoren sowie Frequenzumrichtern, die einen Sollwerteingang von 0-10 V DC nutzen. Die Regelung erfolgt stufenlos innerhalb der einstellbaren Druckbereiche, was eine präzise Anpassung an die jeweiligen Anforderungen ermöglicht. Der fest integrierte Drucksensor sorgt für eine zuverlässige Messung.

Welche Druckbereiche und Anschlüsse sind verfügbar?

Der Druckregler bietet vier einstellbare Druckbereiche: 0-1000 Pa, 0-500 Pa, 0-300 Pa und 0-200 Pa. Für den Anschluss der Druckschläuche sind DN 5 mm Anschlüsse vorgesehen, die bauseits anzuschließen sind.

Wie wird der Helios EDR mit Strom versorgt?

Die Versorgungsspannung des Reglers liegt bei 10-24 V DC mit einer Stromaufnahme von 6 mA. Die Versorgung kann direkt über die Versorgungsspannung des EC-Ventilators oder des Frequenzumrichters erfolgen. Alternativ ist eine Stromversorgung über ein separates Netzteil, wie das Modell NG 24, möglich, welches als Zubehör erhältlich ist.

Technische Daten

• Typ: EDR
• Einstellbare Druckbereiche: 0-1000 Pa, 0-500 Pa, 0-300 Pa, 0-200 Pa
• Drucksensor: fest integriert
• Anschlüsse für Druckschläuche: DN 5 mm
• Versorgungsspannung: 10-24 V DC
• Stromaufnahme: 6 mA

Der Helios EDR elektrischer Druckregler stellt eine zuverlässige und flexible Lösung zur stufenlosen Druckregelung in modernen Lüftungsanlagen dar. Mit seinen einstellbaren Druckbereichen von bis zu 1000 Pa und der kompatiblen 0-10V Steuerung ist er eine effiziente Komponente für EC- und AC-Ventilatoren mit Frequenzumrichter. Die Versorgungsspannung von 10-24 V DC bei 6 mA unterstreicht die energieeffiziente Auslegung des Geräts.

Produktspezifikation

• Hersteller-Warengruppe: STEUERGERÄTE, SCHALTER, REGLER
• Hersteller-Produktgruppe: Steuergeräte z.b.Regler m.SCH.
• Geeignet als Wächter: ja
• Geeignet als 2 Punktregler: nein
• Geeignet als Begrenzer: ja
• Max. Arbeitsdruck: 1
• Druck-Schaltdifferenz: 1000
• Max. Prüfdruck: 0,2
• Berstdruck: 0,2
• Mediumtemperatur: 40
• Bemessungsbetriebsspannung Ue bei DC: 10 - 24
• Anzahl der Hilfskontakte als Schließer: 0
• Anzahl der Hilfskontakte als Öffner: 0
• Anzahl der Hilfskontakte als Wechsler: 0
• Ausführung des elektrischen Anschlusses: Schraubanschluss
• Mit Handbetätigung: ja
• Elektronische Ausführung: ja
• Mit Display: ja
• Explosionsgeschützt: nein
• Schutzart (IP): IP54
• Bauhöhe: 108
• Baulänge: 114
• Bautiefe: 56
