Helios RR EC 200 B Radial-Rohrventilator EC, 1-PH 230V regelbar, DN 200, 1130m3/h, 170W

Helios RR EC 200 B Radial-Rohrventilator EC, 1-PH 230V regelbar, DN 200, 1130m3/h, 170W

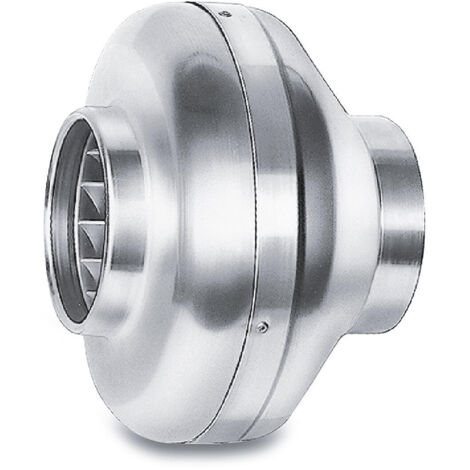

Der Helios RR EC 200 B Radial-Rohrventilator ist ein leistungsstarker und energieeffizienter EC-Radial-Rohrventilator mit einem Nenn-Durchmesser von DN 200. Er wurde für die direkte Montage in Rohrsystemen konzipiert und eignet sich ideal für vielfältige Anwendungen in der Haustechnik. Mit einem Volumenstrom von 1130 m³/h bei 0 Pa und einer maximalen Druckerhöhung von 605 Pa bietet er eine effiziente Luftförderung bei einer aufgenommenen Leistung von 0,17 kW. Das robuste Gehäuse aus verzinktem Stahlblech ist für anspruchsvolle Einsatzbedingungen ausgelegt.

Wie ist der Helios RR EC 200 B konstruiert und welche Materialien werden verwendet?

Der Rohrventilator verfügt über ein Radial-Laufrad mit rückwärts gekrümmten Schaufeln aus Kunststoff, das direkt auf den Motor gepresst und als Einheit dynamisch ausgewuchtet ist. Das Gehäuse besteht aus verzinktem Stahlblech, was eine hohe Stabilität und Langlebigkeit auch unter harten Einsatzbedingungen sicherstellt. Die saug- und druckseitigen Anschlussmaße sind auf Norm-Rohr-Durchmesser abgestimmt, was eine einfache Integration in bestehende Systeme ermöglicht.

Welche Motor- und Steuerungstechnik kommt zum Einsatz?

Der Ventilator ist mit einem energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor ausgestattet, der die Schutzart IP 44 besitzt. Dieser Motor ist wartungs- und funkstörungsfrei sowie kugelgelagert. Eine integrierte elektronische Temperaturüberwachung schützt den EC-Motor und die Elektronik. Die Drehzahl lässt sich stufenlos über ein Potentiometer (PU/PA 10) oder ein Universal-Regelsystem (EUR EC) regeln. Der elektrische Anschluss erfolgt über einen serienmäßigen Klemmenkasten mit Schutzart IP 54, der außen am Gehäuse angebracht ist.

Technische Daten

• Volumenstrom bei 0 Pa: 1130 m³/h
• Max. Druckerhöhung: 605 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 3200 1/min
• Aufgenommene Leistung: 0,17 kW
• Gewicht: 4,0 kg
• Schalleistung: 55 dB(A)
• Schalldruck in 1 m: 47 dB(A)
• Spannung: 230 Volt
• Stromaufnahme: 1,37 Amp
• Frequenz: 50/60 Hz
• Isolierklasse: F
• Schutzart: IP 44
• Nenndurchmesser: DN 200

Der Helios RR EC 200 B Radial-Rohrventilator überzeugt durch seine effiziente und geräuscharme Luftförderung bei gleichzeitig niedrigem Energieverbrauch. Mit einem Volumenstrom von 1130 m³/h und einer aufgenommenen Leistung von 0,17 kW bietet er eine zuverlässige Performance. Die stufenlose Drehzahlregelung und die robuste Bauweise aus verzinktem Stahlblech machen ihn zu einer flexiblen und sicheren Lösung für diverse haustechnische Anwendungen.

Produktspezifikation

• Hersteller-Warengruppe: Rohrventilatoren und Zubehör
• Hersteller-Produktgruppe: Radiale Rohrventilatoren RR
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 1134
• Anschlussspannung: 230
• Leistungsaufnahme: 0,171
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP44
• Max. Lufttemperatur: 60
• Motor mit 2 Drehzahlen: nein
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: nein
• Polumschaltbar: nein
• Länge: 228
• Kanaldurchmesser: 200
• Anschluss: Flansch
