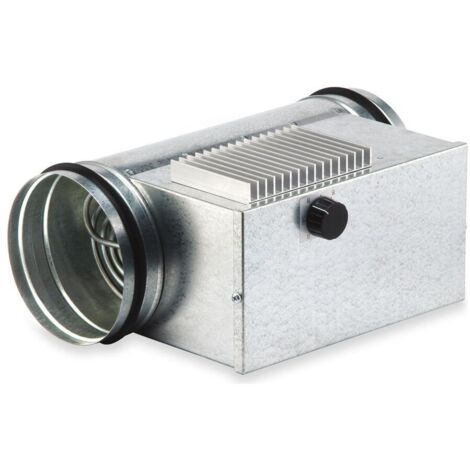

Helios EHR-R 2,4/160 TR Elektro-Heizregister 2,4kW, 230V, DN 160, mind. Volumenstrom 110m3/h, mit integrierter Heizungsregelung

Helios EHR-R 2,4/160 TR Elektro-Heizregister 2,4kW, 230V, DN 160, mind. Volumenstrom 110m3/h, mit integrierter Heizungsregelung

Der Helios EHR-R 2,4/160 TR ist ein Elektro-Heizregister mit einer Leistung von 2,4 kW, ausgelegt für den Betrieb an 230 Volt und einem Rohrdurchmesser von 160 mm. Es verfügt über eine integrierte Heizungsregelung und ist für einen Mindestvolumenstrom von 110 m³/h geeignet. Dieses Heizregister ist ideal für den Einbau in handelsübliche Rohrsysteme zur gezielten Erwärmung der Luft in Lüftungs- und Klimaanlagen.

Wie ist das Heizregister konstruiert und welche Materialien werden verwendet?

Das Elektro-Heizregister von Helios Ventilatoren besteht aus einem geschlossenen Rohrheizkörper aus rostfreiem Edelstahl. Diese Konstruktion stellt eine langlebige und korrosionsbeständige Ausführung sicher und sorgt für eine niedrige Oberflächentemperatur. Es ist für den Einbau in handelsübliche Rohrsysteme konzipiert.

Welche Regel- und Sicherheitseinrichtungen sind integriert?

Das Heizregister ist mit einer integrierten Temperaturregelung ausgestattet, die eine präzise Steuerung der Heizleistung ermöglicht. Für die Sicherheit sorgen ein selbständig rückstellender Temperaturbegrenzer mit einer Auslösetemperatur von 50 °C sowie ein manuell rückstellbarer Temperaturbegrenzer mit einer Auslösetemperatur von 120 °C.

Welche technischen Spezifikationen sind zu beachten?

Das Gerät ist für eine Netzspannung von 230 Volt und eine Netzfrequenz von 50 Hz ausgelegt. Die Stromaufnahme beträgt 10,4 Ampere. Ein Mindestvolumenstrom von 110 m³/h ist für den sicheren Betrieb erforderlich. Das Heizregister wiegt etwa 3 kg und ist für Rohrdurchmesser von 160 mm vorgesehen.

Technische Daten

• Leistung: 2,4 kW
• Netzspannung: 230 Volt
• Netzfrequenz: 50 Hz
• Stromaufnahme: 10,4 Ampere
• Mindestvolumenstrom: 110 m³/h
• Rohrdurchmesser: 160 mm
• Gewicht: ca. 3 kg
• Auslösetemperatur (selbständig rückstellend): 50 °C
• Auslösetemperatur (manuell rückstellbar): 120 °C

Das Helios EHR-R 2,4/160 TR Elektro-Heizregister stellt eine zuverlässige und sichere Lösung zur Lufterwärmung in Lüftungsanlagen dar. Mit einer Heizleistung von 2,4 kW, einer Netzspannung von 230 Volt und der integrierten Temperaturregelung ermöglicht es eine effiziente und präzise Temperierung. Die robuste Bauweise aus rostfreiem Edelstahl und die umfassenden Sicherheitsfunktionen stellen einen sicheren Betrieb sicher.

Produktspezifikation

• Hersteller-Warengruppe: Rohrventilatoren und Zubehör
• Hersteller-Produktgruppe: Zubehör f.Rohrradialventil.RR
• Zubehör: ja
• Ersatzteil: nein
