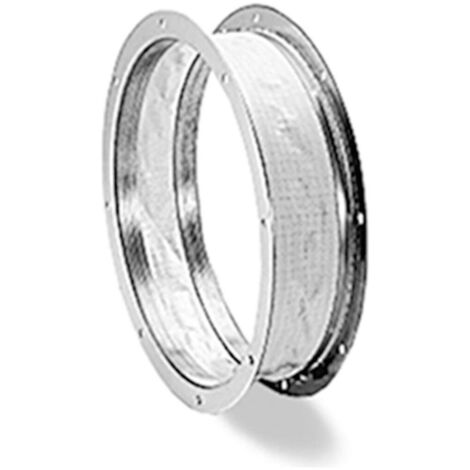

Helios STS 560 EX flexible Verbindung DN 560 für EX-Bereich mit 2 Rohrflanschen

Helios STS 560 EX flexible Verbindung DN 560 für EX-Bereich mit 2 Rohrflanschen

Die Helios STS 560 EX flexible Verbindung DN 560 ist ein speziell für den EX-Bereich konzipiertes Verbindungsstück von Helios Ventilatoren. Es dient der Montage zwischen Ventilator und Rohrsystem, unterbindet die Körperschallübertragung und überbrückt Montagetoleranzen. Diese flexible Verbindung ist ideal für den Einsatz mit Axialventilatoren und entsprechendem Zubehör in explosionsgefährdeten Bereichen.

Wie unterstützt die STS 560 EX die Montage und den Schallschutz?

Das flexible Verbindungsstück von Helios ermöglicht eine einfache Installation zwischen Ventilator und Rohrleitung. Durch die elastische Manschette wird die Übertragung von Körperschall effektiv vermindert. Gleichzeitig gleicht die Verbindung Montagetoleranzen aus, was die Installation erleichtert und die Betriebssicherheit erhöht.

Welche Materialien und Ausführungen sind bei der STS 560 EX verbaut?

Die Manschette besteht aus Durolastic, einem antistatischen Material mit einem elektrischen Widerstand von 100 MOhm. Beidseitig ist die Verbindung mit Winkel-Flanschringen aus verzinktem Stahlblech ausgestattet. Das Lochbild der Flansche entspricht der Norm DIN 24155, was eine standardisierte Verbindung zu anderen Komponenten sicherstellt.

Technische Daten

• Nennweite: DN 560
• Material Manschette: Durolastic (100 MOhm, antistatisch)
• Material Flanschringe: Verzinktes Stahlblech
• Flanschform: Winkel-Flanschringe
• Lochbild: Nach DIN 24155
• Anwendungsbereich: EX-Bereich
• Anzahl Rohrflansche: 2

Produktspezifikation

• Hersteller-Warengruppe: Axialventilatoren und Zubehör
• Hersteller-Produktgruppe: Zubeh.f.Axialvt.wie Sts,Fr,Sd
• Zubehör: ja
• Ersatzteil: nein
