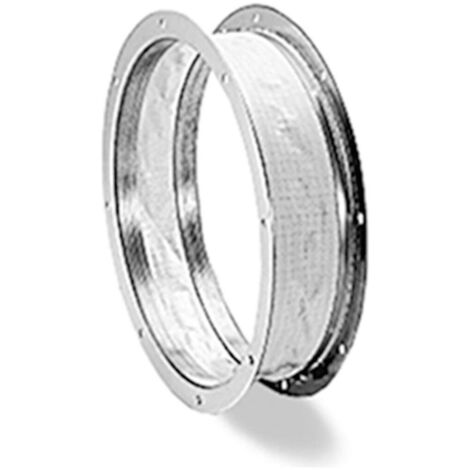

Helios STS 500 flexible Verbindung DN 500 mit 2 Rohrflanschen

Helios STS 500 flexible Verbindung DN 500 mit 2 Rohrflanschen

Die Helios STS 500 flexible Verbindung DN 500 mit 2 Rohrflanschen ist ein flexibles Verbindungsstück, das für die Montage zwischen Ventilator und Rohrsystem konzipiert wurde. Es dient dazu, die Körperschallübertragung zu reduzieren und Montagetoleranzen auszugleichen. Diese Verbindung ist ideal für den Einsatz in Lüftungsanlagen, wo eine flexible und schallentkoppelte Installation erforderlich ist.

Welche Funktion erfüllt die flexible Verbindung STS 500?

Die flexible Verbindung STS 500 ist ein wesentliches Bauteil für Lüftungssysteme. Ihre Hauptaufgabe besteht darin, die Übertragung von Körperschall vom Ventilator auf das angeschlossene Rohrsystem zu minimieren. Gleichzeitig ermöglicht das flexible Design den Ausgleich von Montagetoleranzen, was die Installation vereinfacht und eine präzise Ausrichtung der Komponenten unterstützt.

Aus welchen Materialien besteht die STS 500 flexible Verbindung?

Die elastische Manschette der STS 500 flexiblen Verbindung besteht aus silikonfreiem PVC-Gewebetuch, das für eine maximale Temperatur von 80 °C ausgelegt ist. Beidseitig ist die Verbindung mit robusten Winkel-Flanschringen aus verzinktem Stahlblech ausgestattet. Das Lochbild der Flansche entspricht der Norm DIN 24155, was eine standardisierte und zuverlässige Montage im Rohrsystem ermöglicht.

Technische Daten

• Nennweite: DN 500
• Material Manschette: silikonfreies PVC-Gewebetuch
• Maximale Temperatur: 80 °C
• Flansche: Winkel-Flanschringe aus verzinktem Stahlblech
• Lochbild: nach DIN 24155
• Anzahl Flansche: 2

Produktspezifikation

• Hersteller-Warengruppe: Axialventilatoren und Zubehör
• Hersteller-Produktgruppe: Zubeh.f.Axialvt.wie Sts,Fr,Sd
• Zubehör: ja
• Ersatzteil: nein
