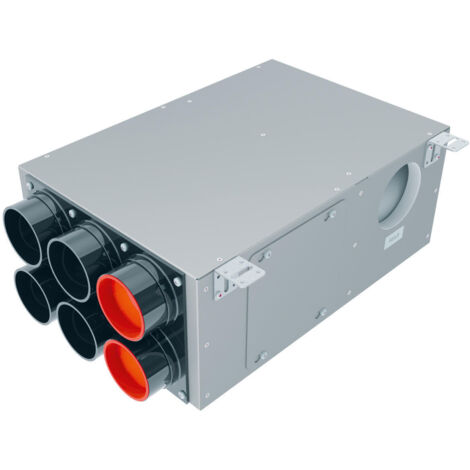

Helios FRS-KVK 6- 75/125 L FlexPipe Kombi-Verteilerkasten 6x DN 75, 2x DN 100, 2x DN 125 Geräteanschluss

Helios FRS-KVK 6- 75/125 L FlexPipe Kombi-Verteilerkasten 6x DN 75, 2x DN 100, 2x DN 125 Geräteanschluss

Der Helios FRS-KVK 6-75/125 L FlexPipe Kombi-Verteilerkasten ist eine vielseitige Lösung für Lüftungssysteme, insbesondere in angrenzenden Ablufträumen. Er bietet flexible Anschlussmöglichkeiten für 6x DN 75, 2x DN 100 und 2x DN 125, was eine umfassende Integration in verschiedene Installationsumgebungen ermöglicht.

Wie sind die Anschlussmöglichkeiten des FRS-KVK 6-75/125 L gestaltet?

Der Kombi-Verteilerkasten verfügt über sechs Anschlussmöglichkeiten für runde Lüftungsrohre des Typs FRS-R 75. Zusätzlich sind zwei DN 100 Anschlüsse für das direkte Einsetzen von Abluftventilen DLV vorgesehen, die nicht im Lieferumfang enthalten sind. Ergänzt wird dies durch zwei DN 125 Geräteanschlüsse. Für ungenutzte 75 mm Anschlüsse sind zwei Stutzen-Verschlussdeckel inklusive Dichtung im Lieferumfang enthalten.

Welche Materialien und Konstruktionsmerkmale zeichnen den Verteilerkasten aus?

Das Gehäuse des FRS-KVK 6-75/125 L besteht aus verzinktem Stahlblech, das eine hohe Korrosionsfestigkeit aufweist. Die Innenauskleidung aus foliertem PU-Schaum trägt zur Dämmung bei. Zur Befestigung der Lüftungsrohre sind 12 Fixierklammern im Set enthalten. Der Zuluftanschluss ist linksseitig positioniert.

Welche Abmessungen hat der Helios FRS-KVK 6-75/125 L?

Der Verteilerkasten misst 206 mm in der Höhe, 355 mm in der Breite und 500 mm in der Tiefe. Diese kompakten Maße ermöglichen eine flexible Integration in verschiedene Lüftungssysteme und Einbausituationen.

Technische Daten

• Anzahl Anschlussstutzen DN 75: 6 Stück
• Anzahl Anschlussstutzen DN 100: 2 Stück
• Anzahl Anschlussstutzen DN 125: 2 Stück
• Material Gehäuse: verzinktes Stahlblech
• Innenauskleidung: PU-Schaum, foliert
• Zuluftanschluss: links
• Maße (H x B x T): 206 x 355 x 500 mm

Der Helios FRS-KVK 6-75/125 L FlexPipe Kombi-Verteilerkasten stellt eine robuste und anpassungsfähige Lösung für die Luftverteilung in KWL-Systemen dar. Mit seinen vielfältigen Anschlussoptionen für 6x DN 75, 2x DN 100 und 2x DN 125 sowie dem korrosionsbeständigen Gehäuse aus verzinktem Stahlblech ist er eine zuverlässige Wahl für anspruchsvolle Installationsumgebungen. Die kompakten Maße von 206 x 355 x 500 mm ermöglichen eine platzsparende Integration.

Lieferumfang

• 1x Helios FRS-KVK 6-75/125 L FlexPipe Kombi-Verteilerkasten
• 6x Bajonett-Einzelstutzen, rund
• 2x Stutzen-Verschlussdeckel 75 mm, inkl. Dichtung
• 12x Fixierklammern

Produktspezifikation

• Hersteller-Warengruppe: KWL und Zubehör
• Hersteller-Produktgruppe: KWL-Peripherie
