Das Helios FRS-RP 75 Rohbaupaket FlexPipe DN 75 ist eine umfassende Lösung für die Installation von Lüftungssystemen im Rohbau. Es enthält drei Rollen des flexiblen Lüftungsrohrs DN 75 und weitere Komponenten für eine effiziente KWL-Peripherie. Das Paket von Helios Ventilatoren ist speziell für die kontrollierte Wohnraumlüftung konzipiert und bietet eine umfassende Auswahl an Komponenten für die Verteilung und den Anschluss von Zu- und Abluftsystemen.

Was beinhaltet das Helios FRS-RP 75 Rohbaupaket?

Das Paket stellt wesentliche Komponenten für eine vollständige KWL-Peripherie-Installation bereit. Es umfasst flexibles Lüftungsrohr, Verteilerkästen, Deckenkästen sowie diverses Zubehör für die Verbindung und Abdichtung der Elemente.

Welche Komponenten sind für die Luftverteilung enthalten?

Für die Luftführung sind drei Bund à 50 laufende Meter des flexiblen Lüftungsrohrs DN 75 enthalten. Zwei Verteilerkästen bieten jeweils zehn Anschlüsse DN 75 und einen Anschluss DN 160 für die Luftverteilung. Acht Deckenkästen ermöglichen den Anschluss von Zu- oder Abluftventilen DN 125.

Wie werden die Systemkomponenten verbunden und abgedichtet?

Zur flexiblen Installation sind sieben Kurz-Bögen 90° für kleine Biegeradien enthalten. Sieben Verbindungsmuffen stellen die Rohrverbindung sicher. Für eine luftdichte Montage liegen vier Packungen Dichtringe à zehn Stück bei. Nicht genutzte Anschlussstutzen können mit zehn Verschlussdeckeln aus Kunststoff luftdicht verschlossen werden. Eine Rolle Kaltschrumpfband (15 laufende Meter) dient zur zusätzlichen Abdichtung.

Technische Daten

• Rohrdurchmesser: DN 75
• Rohrlänge gesamt: 150 lfd. m
• Anschlüsse Verteilerkasten: 10x DN 75, 1x DN 160
• Anschlüsse Deckenkasten: DN 125
• Bögen: 7x 90°
• Dichtringe: 40 Stück
• Verschlussdeckel: 10 Stück
• Kaltschrumpfband: 15 lfd. m

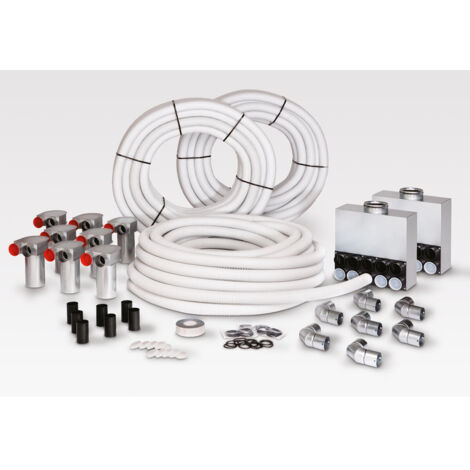

Lieferumfang

• 3x Bund flexibles Lüftungsrohr DN 75 (FRS-R 75), je 50 lfd. m
• 2x Verteilerkasten (FRS-VK 10-75/160)
• 8x Deckenkasten (FRS-DWK 2-75/125)
• 7x Kurz-Bogen 90° (FRS-B 75)
• 7x Verbindungsmuffe (FRS-VM 75)
• 4x Pack Dichtringe (FRS-DR 75), à 10 Stck.
• 10x Verschlussdeckel aus Kunststoff (FRS-VD 75)
• 1x Rolle Kaltschrumpfband (15 lfd. m)

Produktspezifikation

• Hersteller-Warengruppe: KWL und Zubehör
• Hersteller-Produktgruppe: KWL-Peripherie
• Zubehör: ja
• Ersatzteil: nein
