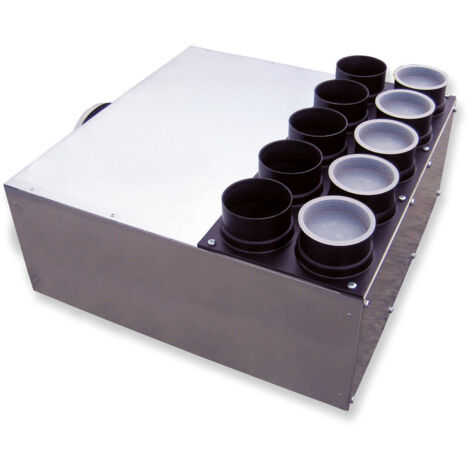

Helios FRS-VK 10-51/160 FlexPipe Verteilerkasten 10 Einzelstutzen, oval 51mm, Anschluss DN 160

Helios FRS-VK 10-51/160 FlexPipe Verteilerkasten 10 Einzelstutzen, oval 51mm, Anschluss DN 160

Der Helios FRS-VK 10-51/160 FlexPipe Verteilerkasten ist eine zentrale Komponente für Lüftungssysteme, insbesondere für KWL-Anwendungen. Er ermöglicht den Anschluss von bis zu 10 ovalen Lüftungsrohren mit den Maßen 51 x 114 mm und verfügt über einen Anschluss DN 160. Das Gehäuse aus verzinktem Stahlblech ist korrosionsbeständig und sorgt für eine langlebige Nutzung. Zudem ist der Verteilerkasten mit einer schallabsorbierenden Auskleidung und einer großen Revisionsöffnung ausgestattet.

Welche Anschlussmöglichkeiten bietet der Verteilerkasten?

Der FRS-VK 10-51/160 FlexPipe Verteilerkasten bietet 20 Anschlussmöglichkeiten für bis zu 10 ovale Lüftungsrohre des Typs FRS-R 51. Die beiliegenden Bajonett-Einzelstutzen ermöglichen eine einfache und sichere Verbindung. Die Montage der Stutzen kann waagrecht, senkrecht oder in Kombination erfolgen, was eine flexible Anpassung an die baulichen Gegebenheiten erlaubt.

Wie ist der Verteilerkasten konstruiert und welche Materialien werden verwendet?

Das Gehäuse besteht aus verzinktem Stahlblech, das korrosionsfest ist und somit eine lange Lebensdauer bietet. Die Innenseiten sind mit einer schallabsorbierenden, glattflächigen PU-Schaum-Auskleidung versehen, die zusätzlich mit einer Folie geschützt ist. Diese Auskleidung trägt zur Reduzierung von Geräuschen im Lüftungssystem bei und verbessert den akustischen Komfort. Eine große Revisionsöffnung erleichtert zudem Wartungs- und Inspektionsarbeiten am System.

Technische Daten

• Anzahl Einzelstutzen: 10
• Anschlussgröße Einzelstutzen: oval 51 x 114 mm
• Anschluss Hauptleitung: DN 160
• Material Gehäuse: verzinktes Stahlblech
• Innenauskleidung: PU-Schaum, foliert
• Höhe: 200 mm
• Breite: 500 mm
• Tiefe: 500 mm
• Montage der Stutzen: waagrecht, senkrecht oder kombiniert

Der Helios FRS-VK 10-51/160 FlexPipe Verteilerkasten bietet eine robuste und flexible Lösung für die Luftverteilung in KWL-Systemen. Mit seinen 10 Anschlüssen für ovale Lüftungsrohre und dem DN 160 Hauptanschluss ermöglicht er eine effiziente und schalloptimierte Luftführung. Die korrosionsfeste Bauweise aus verzinktem Stahlblech und die schallabsorbierende Innenauskleidung aus PU-Schaum unterstreichen die Qualität und Langlebigkeit dieses Produkts.

Lieferumfang

• 1x Gehäuse aus verzinktem Stahlblech
• 10x Bajonett-Einzelstutzen, oval
• 10x Bajonett-Verschlussdeckel
• 4x Stutzen-Verschlussdeckel 51 mm, inklusive Dichtung
• 20x Fixierklammern

Produktspezifikation

• Hersteller-Warengruppe: KWL und Zubehör
• Hersteller-Produktgruppe: KWL-Peripherie
• Zubehör: ja
• Ersatzteil: nein
