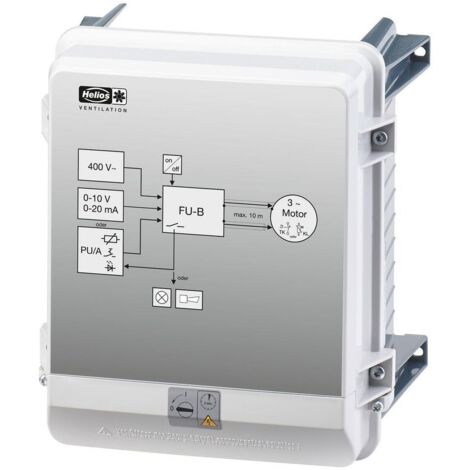

Helios FU-B 12,0 Frequenzumrichter Basic 400V, 3-PH, 5,5kW, 12,0A

Helios FU-B 12,0 Frequenzumrichter Basic 400V, 3-PH, 5,5kW, 12,0A

Der Helios FU-B 12,0 Frequenzumrichter Basic ist ein 400V 3-phasiger Frequenzumrichter mit einer Leistung von 5,5 kW und einem Ausgangsstrom von 12 A. Er ist konzipiert für die bedarfsorientierte, geräuschreduzierende und energiesparende Drehzahlsteuerung eines einzelnen Ventilators. Die Versorgung erfolgt durch Netzspannung 3PH 208-480 V 50/60 Hz. Der Frequenzumrichter ist kurzschlussfest und für Umgebungen mit der Schutzart IP54 geeignet, was den Einbau in Schaltschränken unter Beachtung der Temperaturbedingungen ermöglicht.

Wie erfolgt die Drehzahlsteuerung mit dem FU-B 12,0?

Die Drehzahlvorgabe des angeschlossenen Ventilators erfolgt über ein 0-10 V Steuersignal, das beispielsweise von einem Potentiometer (Zubehör wie PU/PA) bereitgestellt wird. Für die Potentiometersteuerung steht eine 10 VDC Spannungsversorgung zur Verfügung. Zusätzlich ist eine 24 VDC Spannungsversorgung für die Steuerung der Freigabe vorhanden. Die Leitungslänge zwischen dem FU-B und dem Ventilator darf mit abgeschirmter Leitung maximal 10 m betragen. Es ist wichtig, dass der Ventilator für den Betrieb mit einem Frequenzumrichter ausgelegt ist, idealerweise als EMV-geeigneter Ventilator oder Motor.

Welche Schutz- und Überwachungsfunktionen bietet der FU-B 12,0?

Der Frequenzumrichter ist kurzschlussfest und bietet einen umfassenden Motorschutz durch Anschlussmöglichkeiten von Thermokontakten oder Kaltleitern. Ein potentialfreier Relaiskontakt meldet den aktuellen Betriebszustand oder eine Störung des Geräts. Die Schutzart IP54 bietet Schutz gegen Staub und Spritzwasser. Die zulässige Umgebungstemperatur liegt zwischen -20 und +40 Grad Celsius; bei Temperaturen bis +55 Grad Celsius ist eine Leistungsreduzierung erforderlich.

Welche technischen Spezifikationen sind für den Einbau relevant?

Der FU-B 12,0 ist für den Einbau in Schaltschränke vorgesehen. Die Versorgung erfolgt über eine Netzspannung von 3-Phasen 208-480 V bei 50/60 Hz. Der Leistungsquerschnitt für Netz, Motor und Kabel beträgt 4 x 1,5 mm². Die Abmessungen des Geräts sind 302 mm in der Höhe, 250 mm in der Breite und 196 mm in der Tiefe. Das Gewicht des Frequenzumrichters beträgt 5,7 kg.

Technische Daten

• Leistung: 5,5 kW
• Ausgangsstrom: 12 A
• Spannung: 400 V
• Frequenz: 50/60 Hz
• Schutzart: IP54
• Höhe: 302 mm
• Breite: 250 mm
• Tiefe: 196 mm
• Gewicht: 5,7 kg
• Leistungsquerschnitt (Netz/Motor/Kabel): 4 x 1,5 mm²
• Umgebungstemperatur: -20 bis +40 °C (bis +55 °C mit Leistungsreduzierung)

Der Helios FU-B 12,0 Frequenzumrichter Basic bietet eine zuverlässige und energieeffiziente Lösung zur präzisen Drehzahlsteuerung von Ventilatoren. Mit einer Leistung von 5,5 kW und einem Ausgangsstrom von 12 A, kombiniert mit der Schutzart IP54 und umfassenden Schutzfunktionen, trägt er zur Optimierung des Betriebs und zur Reduzierung von Geräuschemissionen bei. Die flexible Steuerung über 0-10 V Signale ermöglicht eine bedarfsgerechte Anpassung der Ventilatorleistung.

Produktspezifikation

• Hersteller-Warengruppe: STEUERGERÄTE, SCHALTER, REGLER
• Hersteller-Produktgruppe: Steuergeräte z.b.Regler m.SCH.
• Netzspannung: 208 - 480
• Netzfrequenz: 50/60 Hz
• Eingangsphasenzahl: 3
• Ausgangsphasenzahl: 3
• Max. Ausgangsfrequenz: 50
• Nennausgangsstrom I2N: 12
• Mit Bedienelement: nein
• Einsatz im Industriebereich zulässig: ja
• Einsatz im Wohn- und Gewerbebereich zulässig: ja
• Unterstützt Protokoll für TCP/IP: nein
• Unterstützt Protokoll für PROFIBUS: nein
• Unterstützt Protokoll für CAN: nein
• Unterstützt Protokoll für INTERBUS: nein
• Unterstützt Protokoll für ASI: nein
• Unterstützt Protokoll für KNX: nein
• Unterstützt Protokoll für Modbus: ja
• Unterstützt Protokoll für Data-Highway: nein
• Unterstützt Protokoll für DeviceNet: nein
• Unterstützt Protokoll für SUCONET: nein
• Unterstützt Protokoll für LON: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Unterstützt Protokoll für PROFINET CBA: nein
• Unterstützt Protokoll für SERCOS: nein
• Unterstützt Protokoll für Foundation Fieldbus: nein
• Unterstützt Protokoll für EtherNet/IP: nein
• Unterstützt Protokoll für AS-Interface Safety at Work: nein
• Unterstützt Protokoll für DeviceNet Safety: nein
• Unterstützt Protokoll für INTERBUS-Safety: nein
• Unterstützt Protokoll für PROFIsafe: nein
• Unterstützt Protokoll für SafetyBUS p: nein
• Unterstützt Protokoll für BACnet: nein
• Unterstützt Protokoll für sonstige Bussysteme: nein
• Anzahl der HW-Schnittstellen seriell RS-485: 1
• Mit optischer Schnittstelle: nein
• Mit PC-Anschluss: nein
• Bremschopper integriert: ja
• Schutzart (IP): IP54
• Bauhöhe: 302
• Baulänge: 250
• Bautiefe: 196
