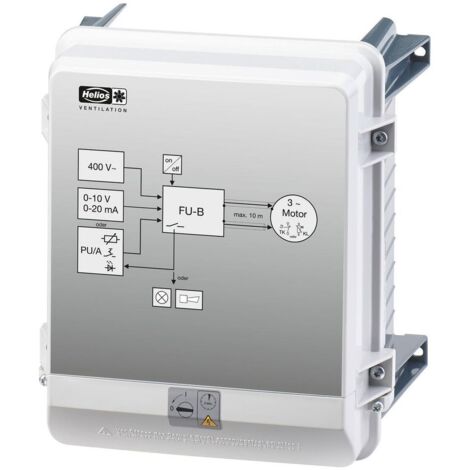

Helios FU-B 17,0 Frequenzumrichter Basic 400V, 3-PH, 7,5kW, 17,0A

Helios FU-B 17,0 Frequenzumrichter Basic 400V, 3-PH, 7,5kW, 17,0A

Der Helios FU-B 17,0 Frequenzumrichter Basic ist ein leistungsstarkes Steuergerät für die bedarfsorientierte Drehzahlregelung einzelner Ventilatoren. Mit einer Leistung von 7,5 kW und einem Ausgangsstrom von 17,0 A bei 400V ermöglicht dieses 3-phasige Gerät eine geräuschreduzierte und energiesparende Betriebsweise. Es ist für den Einsatz in Umgebungen mit der Schutzart IP54 geeignet und bietet vielfältige Schutzfunktionen.

Wie funktioniert die Drehzahlsteuerung des FU-B 17,0?

Der FU-B 17,0 Frequenzumrichter steuert die Drehzahl von Ventilatoren über ein 0-10 V Steuersignal, das beispielsweise durch ein Potentiometer (Zubehör) vorgegeben wird. Für die Potentiometersteuerung steht eine 10 VDC Spannungsversorgung zur Verfügung. Eine zusätzliche 24 VDC Spannungsversorgung ist für die Steuerung der Freigabe vorhanden. Die Versorgung des Frequenzumrichters erfolgt über eine Netzspannung von 3PH 208-480 V bei 50/60 Hz.

Welche Schutz- und Sicherheitsmerkmale bietet der Frequenzumrichter?

Der Helios FU-B 17,0 ist kurzschlussfest und bietet einen umfassenden Motorschutz durch Anschlussmöglichkeiten für Thermokontakte oder Kaltleiter. Ein potentialfreier Relaiskontakt meldet den aktuellen Betriebszustand oder eine mögliche Störung. Die Schutzart IP54 macht das Gerät staubgeschützt und spritzwasserfest, was den Einsatz in anspruchsvollen Umgebungen ermöglicht. Der Einbau in Schaltschränken ist unter Beachtung der Temperaturbedingungen möglich.

Welche Anforderungen bestehen an Installation und Umgebung?

Die Leitungslänge zwischen dem FU-B Frequenzumrichter und dem Ventilator darf bei Verwendung einer abgeschirmten Leitung maximal 10 Meter betragen. Es ist wichtig, dass der Ventilator für den Betrieb mit einem Frequenzumrichter ausgelegt ist (EMV-geeigneter Ventilator/Motor). Bei der Bestellung des Ventilators muss die Frequenzumrichtertauglichkeit angegeben werden. Die Umgebungstemperatur für den Betrieb sollte zwischen -20 °C und +40 °C liegen; ein Betrieb bis +55 °C ist mit Leistungsreduzierung möglich.

Technische Daten

• Leistung: 7,5 kW
• Ausgangsstrom: 17 A
• Spannung: 400 V
• Frequenz: 50/60 Hz
• Schutzart: IP54
• Abmessungen (H x B x T): 302 mm x 250 mm x 196 mm
• Gewicht: 5,9 kg
• Leistungsquerschnitt (Netz/Motor/Kabel): 4 x 1,5 mm²
• Umgebungstemperatur: -20 bis +40 °C (bis +55 °C mit Leistungsreduzierung)

Der Helios FU-B 17,0 Frequenzumrichter Basic ist eine zuverlässige und effiziente Lösung zur präzisen Steuerung von Ventilatoren. Mit einer Leistung von 7,5 kW und einem Ausgangsstrom von 17 A bei 400V sorgt er für Energieeinsparungen und eine reduzierte Geräuschentwicklung. Die robuste Bauweise mit Schutzart IP54 und umfassenden Schutzfunktionen ermöglicht einen stabilen Betrieb in verschiedenen Einsatzbereichen.

Produktspezifikation

• Hersteller-Warengruppe: STEUERGERÄTE, SCHALTER, REGLER
• Hersteller-Produktgruppe: Steuergeräte z.b.Regler m.SCH.
• Netzspannung: 208 - 480
• Netzfrequenz: 50/60 Hz
• Eingangsphasenzahl: 3
• Ausgangsphasenzahl: 3
• Max. Ausgangsfrequenz: 50
• Nennausgangsstrom I2N: 17
• Mit Bedienelement: nein
• Einsatz im Industriebereich zulässig: ja
• Einsatz im Wohn- und Gewerbebereich zulässig: ja
• Unterstützt Protokoll für TCP/IP: nein
• Unterstützt Protokoll für PROFIBUS: nein
• Unterstützt Protokoll für CAN: nein
• Unterstützt Protokoll für INTERBUS: nein
• Unterstützt Protokoll für ASI: nein
• Unterstützt Protokoll für KNX: nein
• Unterstützt Protokoll für Modbus: ja
• Unterstützt Protokoll für Data-Highway: nein
• Unterstützt Protokoll für DeviceNet: nein
• Unterstützt Protokoll für SUCONET: nein
• Unterstützt Protokoll für LON: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Unterstützt Protokoll für PROFINET CBA: nein
• Unterstützt Protokoll für SERCOS: nein
• Unterstützt Protokoll für Foundation Fieldbus: nein
• Unterstützt Protokoll für EtherNet/IP: nein
• Unterstützt Protokoll für AS-Interface Safety at Work: nein
• Unterstützt Protokoll für DeviceNet Safety: nein
• Unterstützt Protokoll für INTERBUS-Safety: nein
• Unterstützt Protokoll für PROFIsafe: nein
• Unterstützt Protokoll für SafetyBUS p: nein
• Unterstützt Protokoll für BACnet: nein
• Unterstützt Protokoll für sonstige Bussysteme: nein
• Anzahl der HW-Schnittstellen seriell RS-485: 1
• Mit optischer Schnittstelle: nein
• Mit PC-Anschluss: nein
• Bremschopper integriert: ja
• Schutzart (IP): IP54
• Bauhöhe: 302
• Baulänge: 250
• Bautiefe: 196
