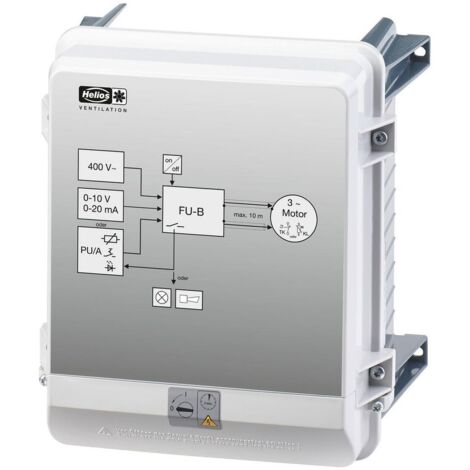

Helios FU-B 7,0 Frequenzumrichter Basic 400V, 3-PH, 3,0kW, 7,0A

Helios FU-B 7,0 Frequenzumrichter Basic 400V, 3-PH, 3,0kW, 7,0A

Der Helios FU-B 7,0 Frequenzumrichter Basic 400V ist ein Steuergerät zur bedarfsorientierten, geräuschreduzierenden und energiesparenden Drehzahlsteuerung eines einzelnen Ventilators. Er ist für den Betrieb mit einer Netzspannung von 3PH 208-480 V bei 50/60 Hz ausgelegt und bietet eine Leistung von 3,0 kW sowie einen Ausgangsstrom von 7,0 A. Dieses kurzschlussfeste Gerät ist eine effiziente Lösung für Lüftungsanwendungen.

Wie funktioniert die Drehzahlsteuerung des FU-B 7,0?

Der Frequenzumrichter ermöglicht die präzise Anpassung der Ventilatorleistung an den tatsächlichen Bedarf. Die Drehzahlvorgabe erfolgt über ein 0-10 V Steuersignal, das beispielsweise von einem Potentiometer (Zubehör) bereitgestellt wird. Für die Potentiometersteuerung steht eine 10 VDC Spannungsversorgung zur Verfügung. Eine zusätzliche 24 VDC Spannungsversorgung ist für die Steuerung der Freigabe vorhanden.

Welche technischen Anforderungen sind zu beachten?

Der Frequenzumrichter ist für den Einsatz in Umgebungen mit Temperaturen von -20 bis +40 Grad Celsius konzipiert; ein Betrieb bis +55 Grad Celsius ist mit Leistungsreduzierung möglich. Die maximale Leitungslänge zwischen Frequenzumrichter und Ventilator beträgt 10 Meter und erfordert eine abgeschirmte Leitung. Es ist wichtig, dass der angeschlossene Ventilator für den Betrieb mit einem Frequenzumrichter ausgelegt ist, um elektromagnetische Verträglichkeit (EMV) sicherzustellen. Dies sollte bei der Bestellung des Ventilators angegeben werden.

Welche Abmessungen und Schutzart besitzt der Frequenzumrichter?

Mit einer Schutzart von IP54 ist der Helios FU-B 7,0 Frequenzumrichter gegen Staub und Spritzwasser geschützt. Die kompakten Abmessungen von 302 mm Höhe, 250 mm Breite und 196 mm Tiefe sowie ein Gewicht von 4,7 kg ermöglichen eine flexible Integration in verschiedene Anlagen.

Technische Daten

• Leistung: 3,0 kW
• Ausgangsstrom: 7,0 A
• Netzspannung: 3PH 208-480 V
• Frequenz: 50/60 Hz
• Schutzart: IP54
• Höhe: 302 mm
• Breite: 250 mm
• Tiefe: 196 mm
• Gewicht: 4,7 kg
• Leistungsquerschnitt (Netz/Motor/Kabel): 4 x 1,5 mm²

Der Helios FU-B 7,0 Frequenzumrichter Basic 400V stellt eine zuverlässige Lösung zur effizienten und geräuscharmen Steuerung von Ventilatoren dar. Mit einer Leistung von 3,0 kW und einem Ausgangsstrom von 7,0 A ermöglicht er eine präzise Drehzahlregelung, die den Energieverbrauch senkt und den Betrieb optimiert. Die robuste Bauweise mit Schutzart IP54 und die flexiblen Steuerungsmöglichkeiten machen ihn zu einer vielseitigen Komponente für anspruchsvolle Lüftungsanwendungen.

Produktspezifikation

• Hersteller-Warengruppe: STEUERGERÄTE, SCHALTER, REGLER
• Hersteller-Produktgruppe: Steuergeräte z.b.Regler m.SCH.
• Netzspannung: 208 - 480
• Netzfrequenz: 50/60 Hz
• Eingangsphasenzahl: 3
• Ausgangsphasenzahl: 3
• Max. Ausgangsfrequenz: 50
• Nennausgangsstrom I2N: 7
• Mit Bedienelement: nein
• Einsatz im Industriebereich zulässig: ja
• Einsatz im Wohn- und Gewerbebereich zulässig: ja
• Unterstützt Protokoll für TCP/IP: nein
• Unterstützt Protokoll für PROFIBUS: nein
• Unterstützt Protokoll für CAN: nein
• Unterstützt Protokoll für INTERBUS: nein
• Unterstützt Protokoll für ASI: nein
• Unterstützt Protokoll für KNX: nein
• Unterstützt Protokoll für Modbus: ja
• Unterstützt Protokoll für Data-Highway: nein
• Unterstützt Protokoll für DeviceNet: nein
• Unterstützt Protokoll für SUCONET: nein
• Unterstützt Protokoll für LON: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Unterstützt Protokoll für PROFINET CBA: nein
• Unterstützt Protokoll für SERCOS: nein
• Unterstützt Protokoll für Foundation Fieldbus: nein
• Unterstützt Protokoll für EtherNet/IP: nein
• Unterstützt Protokoll für AS-Interface Safety at Work: nein
• Unterstützt Protokoll für DeviceNet Safety: nein
• Unterstützt Protokoll für INTERBUS-Safety: nein
• Unterstützt Protokoll für PROFIsafe: nein
• Unterstützt Protokoll für SafetyBUS p: nein
• Unterstützt Protokoll für BACnet: nein
• Unterstützt Protokoll für sonstige Bussysteme: nein
• Anzahl der HW-Schnittstellen seriell RS-485: 1
• Mit optischer Schnittstelle: nein
• Mit PC-Anschluss: nein
• Bremschopper integriert: ja
• Schutzart (IP): IP54
• Bauhöhe: 302
• Baulänge: 250
• Bautiefe: 196
