Helios FU-C 25 Frequenzumrichter Comfort 400V, 3-PH, 11kW, 25A

Helios FU-C 25 Frequenzumrichter Comfort 400V, 3-PH, 11kW, 25A

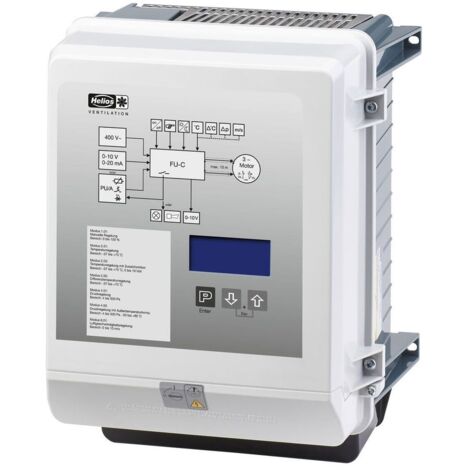

FU-C 25 Frequenzumrichter Comfort 400V 3PH 50/60HZ 25A

Der FU-C 25 Frequenzumrichter in Comfort-Ausführung ermöglicht eine bedarfsorientierte und energiesparende Drehzahlsteuerung eines einzelnen Ventilators. Er ist ohne Sinusfilter ausgelegt und bietet ein LC-Multidisplay mit Klartextanzeige sowie drei Bedientasten zur Einstellung der Ventilator- und Regelparameter. Die Versorgung erfolgt durch Netzspannung 3 PH 208-480 V bei 50/60 Hz. Der Frequenzumrichter ist kurzschlussfest und bietet einen Motorschutz durch Anschlussmöglichkeiten von Thermokontakt oder Kaltleiter.

Über die Bedientasten sind Parametrier- und Steuermöglichkeiten wie Freigabe, Tag/Nachtbetrieb oder Begrenzungen einstellbar. Im Fehlerfall stehen umfangreiche Diagnosemöglichkeiten zur Verfügung. Eine Modbus-Schnittstelle ist ebenfalls verfügbar. Zudem ist ein integriertes, vollwertiges Regelsystem für Temperatur, Druck und Luftgeschwindigkeit vorhanden.

Die erforderlichen Sensoren LDF 500, LGF 10, LT.. sind als Zubehör lieferbar. Die Drehzahlvorgabe erfolgt über ein 0-10 V Steuersignal (z.B. Potentiometer PU/PA, Zubehör) oder über Direkt-Eingabe am Display. Für die Potentiometersteuerung steht eine 10 VDC Spannungsversorgung zur Verfügung. Zusätzlich ist für die Steuerung der Freigaben und die Versorgung der Sensoren eine Spannungsversorgung von 24 VDC vorhanden. Eine integrierte Absolut-Feuchte-Differenzregelung ist ebenfalls vorhanden, erforderliche Sensoren AFS 0-10V sind als Zubehör erhältlich. Der freischaltbare Protection Mode ist für den Einsatz in sicherheitstechnischen Anlagen konzipiert, interne Überwachungseinrichtungen werden für einen möglichst langen Anlagenbetrieb überbrückt.

Die Umgebungstemperatur sollte zwischen -20 und +40 Grad Celsius (bis +55 Grad Celsius mit Leistungsreduzierung) liegen. Die maximale Leitungslänge zwischen FU-C und dem Ventilator darf mit abgeschirmter Leitung 10 m nicht überschreiten. Der Ventilator muss für den Betrieb mit Frequenzumrichter ausgelegt sein (EMV-geeigneter Ventilator/Motor, eventuell Sonderausführung). Bei der Bestellung des Ventilators muss die Frequenzumrichtertauglichkeit angegeben werden.

Ventilator-Daten (Standard):

• Ausgangsstrom: 25 A
• Leistung: 11 kW
• Leistungsquerschnitt (Netz/Motor/Kabel): 5 x 4,0 mm²
• Anschluss Schaltplan: 1030
• Abmessungen: Höhe 355 mm, Breite 280 mm, Tiefe 239 mm
• Gewicht: 12,5 kg
• Schutzart: IP54
• Spannung: 400 V
• Frequenz: 50 Hz
• Fabrikat: Helios Ventilatoren
• Typ: FU-C 25
• Artikel: 05464

Produktspezifikation

• Hersteller-Warengruppe: STEUERGERÄTE, SCHALTER, REGLER
• Hersteller-Produktgruppe: Steuergeräte z.b.Regler m.SCH.
