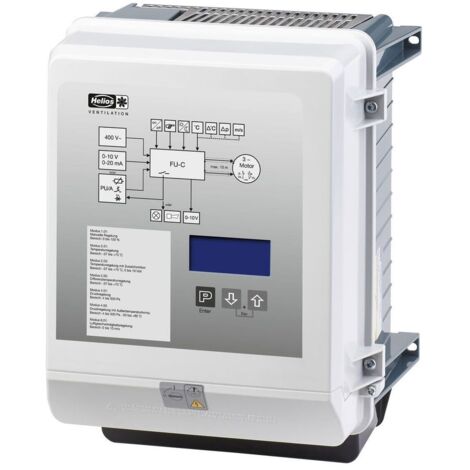

Helios FU-C 46 Frequenzumrichter Comfort 400V, 3-PH, 22kW, 46A

Helios FU-C 46 Frequenzumrichter Comfort 400V, 3-PH, 22kW, 46A

Der Helios FU-C 46 Frequenzumrichter Comfort ist eine leistungsstarke Lösung zur bedarfsorientierten und energiesparenden Drehzahlsteuerung eines einzelnen Ventilators. Mit einer Leistung von 22 kW und einem Ausgangsstrom von 46 A bei 400 V ermöglicht dieses Gerät eine präzise Anpassung der Ventilatorleistung. Es ist ideal für Anwendungen, die eine effiziente und flexible Steuerung der Lufttechnik erfordern, wie beispielsweise in Lüftungs- und Klimaanlagen.

Wie erfolgt die Bedienung und Anzeige?

Der FU-C 46 Frequenzumrichter ist mit einem LC-Multidisplay ausgestattet, das eine klare Textanzeige bietet. Über drei intuitive Bedientasten lassen sich die Ventilator- und Regelparameter einfach einstellen. Die Drehzahlvorgabe kann flexibel über ein 0-10 V Steuersignal, beispielsweise von einem Potentiometer, oder direkt am Display erfolgen. Für die Potentiometersteuerung steht eine 10 VDC Spannungsversorgung zur Verfügung.

Welche Schutz- und Diagnosefunktionen sind integriert?

Der FU-C 46 ist kurzschlussfest ausgelegt und bietet einen umfassenden Motorschutz, der durch den Anschluss von Thermokontakten oder Kaltleitern sichergestellt wird. Im Fehlerfall bietet das Gerät eine umfangreiche Diagnosefunktion. Zusätzlich ist ein freischaltbarer Protection Mode integriert, der für den Einsatz in sicherheitstechnischen Anlagen konzipiert wurde. Dieser Modus überbrückt interne Überwachungseinrichtungen, um einen möglichst langen Anlagenbetrieb zu ermöglichen.

Welche Regelungs- und Schnittstellenoptionen stehen zur Verfügung?

Ein integriertes, vollwertiges Regelsystem ermöglicht die Steuerung von Temperatur, Druck und Luftgeschwindigkeit. Der Frequenzumrichter verfügt zudem über eine Modbus-Schnittstelle für die Kommunikation mit übergeordneten Systemen. Eine integrierte Absolut-Feuchte-Differenzregelung erweitert die Anwendungsmöglichkeiten des Geräts. Für die Steuerung der Freigaben und die Versorgung der Sensoren ist eine 24 VDC Spannungsversorgung vorhanden.

Welche Anschluss- und Umgebungsbedingungen sind zu beachten?

Die Versorgung des Frequenzumrichters erfolgt durch Netzspannung von 3 PH 208-480 V bei 50/60 Hz. Die Umgebungstemperatur für den Betrieb liegt zwischen -20 und +40 Grad Celsius, wobei bis zu +55 Grad Celsius mit Leistungsreduzierung möglich sind. Die Leitungslänge zwischen dem Frequenzumrichter und dem Ventilator darf mit abgeschirmter Leitung maximal 10 Meter betragen. Es ist wichtig, dass der angeschlossene Ventilator für den Betrieb mit einem Frequenzumrichter ausgelegt ist und die Frequenzumrichtertauglichkeit bei der Bestellung angegeben wird.

Technische Daten

• Leistung: 22 kW
• Ausgangsstrom: 46 A
• Spannung: 400 V
• Frequenz: 50 Hz
• Schutzart: IP54
• Höhe: 524 mm
• Breite: 386 mm
• Tiefe: 283 mm
• Gewicht: 26,3 kg
• Leitungsquerschnitt (Netz/Motor/Kabel): 4 x 10 mm²

Der Helios FU-C 46 Frequenzumrichter Comfort bietet eine effiziente und zuverlässige Lösung für die Drehzahlsteuerung von Ventilatoren. Mit einer Leistung von 22 kW und einem Ausgangsstrom von 46 A bei 400 V ermöglicht er eine präzise Anpassung an den jeweiligen Bedarf. Die umfangreichen Schutzfunktionen, das integrierte Regelsystem und die flexible Bedienung machen dieses Gerät zu einer vielseitigen Komponente in modernen Lüftungsanlagen.

Produktspezifikation

• Hersteller-Warengruppe: STEUERGERÄTE, SCHALTER, REGLER
• Hersteller-Produktgruppe: Steuergeräte z.b.Regler m.SCH.
• Netzspannung: 208 - 480
• Netzfrequenz: 50/60 Hz
• Eingangsphasenzahl: 3
• Ausgangsphasenzahl: 3
• Max. Ausgangsfrequenz: 50
• Nennausgangsstrom I2N: 46
• Mit Bedienelement: ja
• Einsatz im Industriebereich zulässig: nein
• Einsatz im Wohn- und Gewerbebereich zulässig: nein
• Unterstützt Protokoll für TCP/IP: nein
• Unterstützt Protokoll für PROFIBUS: nein
• Unterstützt Protokoll für CAN: nein
• Unterstützt Protokoll für INTERBUS: nein
• Unterstützt Protokoll für ASI: nein
• Unterstützt Protokoll für KNX: nein
• Unterstützt Protokoll für Modbus: ja
• Unterstützt Protokoll für Data-Highway: nein
• Unterstützt Protokoll für DeviceNet: nein
• Unterstützt Protokoll für SUCONET: nein
• Unterstützt Protokoll für LON: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Unterstützt Protokoll für PROFINET CBA: nein
• Unterstützt Protokoll für SERCOS: nein
• Unterstützt Protokoll für Foundation Fieldbus: nein
• Unterstützt Protokoll für EtherNet/IP: nein
• Unterstützt Protokoll für AS-Interface Safety at Work: nein
• Unterstützt Protokoll für DeviceNet Safety: nein
• Unterstützt Protokoll für INTERBUS-Safety: nein
• Unterstützt Protokoll für PROFIsafe: nein
• Unterstützt Protokoll für SafetyBUS p: nein
• Unterstützt Protokoll für BACnet: nein
• Unterstützt Protokoll für sonstige Bussysteme: nein
• Anzahl der HW-Schnittstellen seriell RS-485: 1
• Mit optischer Schnittstelle: nein
• Mit PC-Anschluss: nein
• Bremschopper integriert: ja
• Schutzart (IP): IP54
• Bauhöhe: 524
• Baulänge: 386
• Bautiefe: 283
