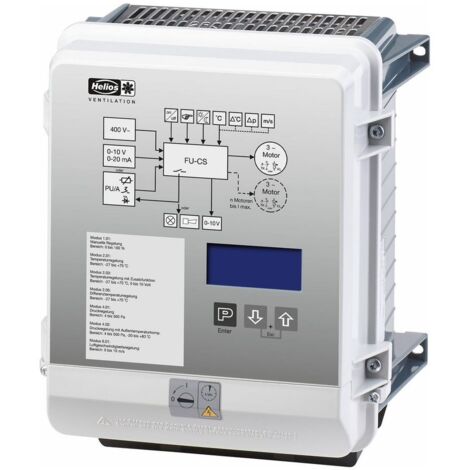

Helios FU-CS 18 Frequenzumrichter ComfortSinus 400V, 3PH, 18A

Helios FU-CS 18 Frequenzumrichter ComfortSinus 400V, 3PH, 18A

Der Helios FU-CS 18 Frequenzumrichter ComfortSinus 400V, 3PH, 18A ist ein leistungsstarkes Steuergerät zur bedarfsorientierten Drehzahlregelung von Ventilatoren. Ausgestattet mit einem integrierten allpolig wirksamen Sinusfilter, ermöglicht er eine geräuschreduzierte und energiesparende Steuerung bei Netzspannungen von 208 bis 480 V, 50/60 Hz. Das Gerät eignet sich für den Einsatz im Freien oder im Schaltschrank und ist für Standard-Ventilatoren und Motoren konzipiert, die mit dem Sinusfilter betrieben werden.

Wie unterstützt der FU-CS 18 die Ventilatorsteuerung?

Der Frequenzumrichter steuert die Drehzahl eines oder mehrerer Ventilatoren präzise und effizient. Die Regelung erfolgt über ein integriertes Regelsystem, das Temperatur, Druck und Luftgeschwindigkeit berücksichtigt. Die Drehzahlvorgabe kann entweder über ein 0-10 V Steuersignal oder direkt am integrierten LC-Multidisplay mit Klartextanzeige und drei Bedientasten erfolgen. Zusätzlich ist eine Absolut-Feuchte-Differenz-Regelung integriert, die eine erweiterte Steuerung ermöglicht.

Welche Schutz- und Steuerfunktionen sind integriert?

Das Gerät verfügt über einen allpolig wirksamen Sinusfilter, der die Netzqualität verbessert und Störungen reduziert. Ein aktivierbarer Pin schützt vor ungewollten Einstellungen. Der Frequenzumrichter ist kurzschlussfest und bietet Motorschutz durch Anschlussmöglichkeiten für Thermokontakte oder Kaltleiter. Über Modbus sind umfangreiche Parametrier- und Steuermöglichkeiten gegeben. Ein freischaltbarer Protection Mode unterstützt den Einsatz in sicherheitstechnischen Anlagen.

Für welche Einsatzbedingungen ist der FU-CS 18 geeignet?

Mit der Schutzart IP54 ist der Frequenzumrichter sowohl für die Montage im Freien als auch für den Einbau in Schaltschränke geeignet. Er arbeitet zuverlässig bei Umgebungstemperaturen von minus 20 bis plus 40 °C, bei Bedarf bis zu 55 °C mit Leistungsreduzierung. Die Leitungslänge zwischen Frequenzumrichter und Ventilator kann über 10 Meter betragen, ohne dass eine besondere EMV-Abschirmung der elektrischen Leitungen erforderlich ist.

Wie sind die technischen Anschluss- und Leistungsdaten?

Der FU-CS 18 ist für eine Versorgung mit 3-phasiger Netzspannung von 208 bis 480 V bei 50/60 Hz ausgelegt. Der Ausgangsstrom beträgt 18 A. Der Leistungsquerschnitt für Netz, Motor und Kabel liegt bei 4 x 2,5 mm². Die Abmessungen betragen 302 mm in der Höhe, 250 mm in der Breite und 196 mm in der Tiefe. Das Gewicht des Geräts liegt bei 19,1 kg.

Technische Daten

• Ausgangsstrom: 18 A
• Spannung: 400 V
• Frequenz: 50/60 Hz
• Leistungsquerschnitt (Netz/Motor/Kabel): 4 x 2,5 mm²
• Abmessungen (H x B x T): 302 x 250 x 196 mm
• Gewicht: 19,1 kg
• Schutzart: IP54
• Umgebungstemperatur: -20 bis +40 °C (bis +55 °C mit Leistungsreduzierung)
• Netzversorgung: 3-phasig 208-480 V

Der Helios FU-CS 18 Frequenzumrichter bietet eine flexible und zuverlässige Lösung zur effizienten Steuerung von Ventilatoren. Mit seiner integrierten Sinusfilter-Technologie, umfangreichen Schutzfunktionen und vielseitigen Steuerungsmöglichkeiten unterstützt er eine geräuscharme und energiesparende Lüftung bei verschiedenen Einsatzbedingungen und Netzspannungen.

Produktspezifikation

• Hersteller-Warengruppe: STEUERGERÄTE, SCHALTER, REGLER
• Hersteller-Produktgruppe: Steuergeräte z.b.Regler m.SCH.
• Netzspannung: 208 - 480
• Netzfrequenz: 50/60 Hz
• Eingangsphasenzahl: 3
• Ausgangsphasenzahl: 3
• Max. Ausgangsfrequenz: 50
• Nennausgangsstrom I2N: 18
• Mit Bedienelement: ja
• Einsatz im Industriebereich zulässig: nein
• Einsatz im Wohn- und Gewerbebereich zulässig: nein
• Unterstützt Protokoll für TCP/IP: nein
• Unterstützt Protokoll für PROFIBUS: nein
• Unterstützt Protokoll für CAN: nein
• Unterstützt Protokoll für INTERBUS: nein
• Unterstützt Protokoll für ASI: nein
• Unterstützt Protokoll für KNX: nein
• Unterstützt Protokoll für Modbus: ja
• Unterstützt Protokoll für Data-Highway: nein
• Unterstützt Protokoll für DeviceNet: nein
• Unterstützt Protokoll für SUCONET: nein
• Unterstützt Protokoll für LON: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Unterstützt Protokoll für PROFINET CBA: nein
• Unterstützt Protokoll für SERCOS: nein
• Unterstützt Protokoll für Foundation Fieldbus: nein
• Unterstützt Protokoll für EtherNet/IP: nein
• Unterstützt Protokoll für AS-Interface Safety at Work: nein
• Unterstützt Protokoll für DeviceNet Safety: nein
• Unterstützt Protokoll für INTERBUS-Safety: nein
• Unterstützt Protokoll für PROFIsafe: nein
• Unterstützt Protokoll für SafetyBUS p: nein
• Unterstützt Protokoll für BACnet: nein
• Unterstützt Protokoll für sonstige Bussysteme: nein
• Anzahl der HW-Schnittstellen seriell RS-485: 1
• Mit optischer Schnittstelle: nein
• Mit PC-Anschluss: nein
• Bremschopper integriert: ja
• Schutzart (IP): IP54
• Bauhöhe: 302
• Baulänge: 250
• Bautiefe: 196
