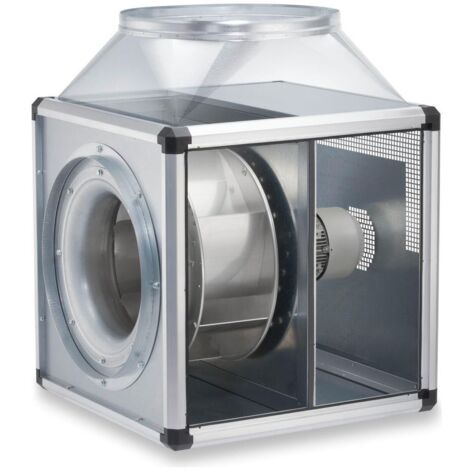

Helios GBD 710/4 T 120 GigaBox für Temperatur bis 120 Grad C, 400V, 18200m3/h, 5,89kW

Helios GBD 710/4 T 120 GigaBox für Temperatur bis 120 Grad C, 400V, 18200m3/h, 5,89kW

Die Helios GBD 710/4 T 120 GigaBox ist eine leistungsstarke Lüftungsbox, die für den Einsatz bei hohen Temperaturen bis 120 °C konzipiert wurde. Mit einer Spannung von 400V, einem Luftvolumenstrom von 18200 m³/h und einer Leistung von 5,89 kW eignet sich dieses Modell ideal für anspruchsvolle Anwendungen in gewerblichen Küchen und der Prozesstechnik. Die kubische Bauweise mit druck- und saugseitig verlustarmen Rohranschlussstutzen ermöglicht den Transport von verschmutzter und heißer Luft.

Wie ist die Konstruktion der GigaBox beschaffen?

Die GigaBox verfügt über eine selbstragende Gehäuse-Rahmenkonstruktion aus Aluminium-Hohlprofilen. Die doppelwandigen Seitenpaneele sind 20 mm stark, aus verzinktem Stahlblech gefertigt und durch eine Auskleidung mit nicht brennbarer Mineralwolle schall- und wärmeisoliert. Variabel einsetzbare Gehäusepaneele ermöglichen eine optimale Anpassung an bauliche Gegebenheiten. Die einfache Positionierung wird durch Kranhaken unterstützt.

Welche Merkmale weist der Antrieb und die Luftführung auf?

Der Motor ist außerhalb des Luftstroms untergebracht, was den Einsatz zur Förderung von verschmutzter und heißer Luft bis maximal 120 °C ermöglicht. Ein Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Aluminium-Schaufeln ist auf einer verzinkten Stahlscheibe direkt angetrieben. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung zusammen mit dem Motor entsprechend Gütestufe 6.3 nach DIN ISO 1940 T.1 sichergestellt. Der Antriebsmotor ist in geschlossener, wartungsfreier Bauweise ausgeführt.

Welche Ausstattung und Regelung bietet die GigaBox?

Die Lüftungsbox ist mit druck- und saugseitig verlustarmen Rohranschlussstutzen ausgestattet, die inklusive flexibler Manschetten für Temperaturen bis 120 °C geeignet sind, um Körperschall zu unterbinden. Eine Kondensatwanne und ein beiliegender Kondensatablauf sind vorhanden. Die Regelung erfolgt ausschließlich über einen Frequenzumrichter, mit eingebauten, auf Klemmleiste herausgeführten Thermokontakten und geschlossenen, geräuscharmen Kugellagern mit Langzeitschmierung. Der Netzanschluss erfolgt am im Gerät integrierten Klemmenkasten (IP54).

Technische Daten

• Maximale Temperatur: 120 °C
• Spannung: 400 V
• Luftvolumenstrom: 18200 m³/h
• Leistung: 5,89 kW
• Seitenpaneelstärke: 20 mm
• Isolierung: Nicht brennbare Mineralwolle
• Schutzart Klemmenkasten: IP54
• Motorbauweise: Geschlossen, wartungsfrei, außerhalb des Luftstroms
• Laufrad: Radial, rückwärts gekrümmte Aluminium-Schaufeln
• Wuchtung: Gütestufe 6.3 nach DIN ISO 1940 T.1

Die Helios GBD 710/4 T 120 GigaBox bietet eine robuste und effiziente Lösung für die Lüftung in Umgebungen mit hohen Temperaturen. Ihre Konstruktion ermöglicht den zuverlässigen Transport von heißer und verschmutzter Luft bis 120 °C bei einem Luftvolumenstrom von 18200 m³/h und einer Leistung von 5,89 kW. Die hochwertige Verarbeitung und die durchdachten Details machen sie zu einer geeigneten Wahl für anspruchsvolle gewerbliche und industrielle Anwendungen.

Lieferumfang

• 1x Helios GBD 710/4 T 120 GigaBox
• 1x Kondensatablauf

Produktspezifikation

• Hersteller-Warengruppe: Rohrventilatoren und Zubehör
• Hersteller-Produktgruppe: Gigabox
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 18200
• Anschlussspannung: 400
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP54
• Max. Lufttemperatur: 120
• Motor mit 2 Drehzahlen: nein
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: ja
• Bauhöhe: 1020
• Baulänge: 1020
• Länge: 1270
• Kanaldurchmesser Zuluft: 710
• Kanaldurchmesser Abluft: 710
