Helios KRW 400/4/70/40 Kanalventilator 1-PH 230V, 4970m3/h, 567W

Helios KRW 400/4/70/40 Kanalventilator 1-PH 230V, 4970m3/h, 567W

Der Helios KRW 400/4/70/40 Kanal-Radialventilator ist ein leistungsstarkes Gerät für die direkte Montage in rechteckige Kanalsysteme. Mit einem Volumenstrom von 4970 m³/h und einer aufgenommenen Leistung von 0,567 kW bietet er eine effiziente Luftförderung. Seine servicefreundliche Bauweise mit ausschwenkbarer Motor-Laufrad-Einheit erleichtert die Wartung.

Wie ist der Helios KRW 400/4/70/40 konstruiert?

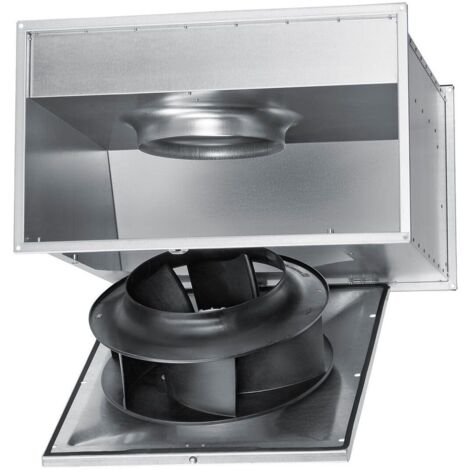

Der Kanalventilator zeichnet sich durch eine raumsparende Bauweise aus. Das Gehäuse besteht aus verzinktem Stahlblech und ist mit beidseitig genormten Kanal-Flanschprofilen ausgestattet, was eine einfache Integration ermöglicht. Das Hochleistungs-Radial-Laufrad aus Kunststoff verfügt über rückwärts gekrümmte Schaufeln. Für Wartungsarbeiten kann die Ventilator-Einheit herausschwenkt werden; ab Baugröße 450 ist eine zusätzliche Verriegelung der Ausschwenkeinheit vorhanden. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung nach Gütestufe G 6.3 DIN ISO 1940 T.1 sichergestellt.

Welche Motor- und Antriebseigenschaften bietet der Ventilator?

Der wartungsfreie Einphasen-Wechselstrom-Außenläufer-Motor ist in geschlossener Bauweise ausgeführt. Die Wicklung ist mit einer Feuchteschutzimprägnierung versehen, und gedichtete, geräuscharme Kugellager mit Langzeitschmierung tragen zur Langlebigkeit bei. Die Drehzahl des Ventilators ist stufenlos regelbar mittels eines 5-Stufentrafos oder elektronisch. Thermokontakte sind auf das Klemmbrett herausgeführt. Der Netzanschluss erfolgt an einem vormontierten Klemmenkasten mit der Schutzart IP54.

Welche Leistungsdaten bietet der KRW 400/4/70/40?

Der Kanalventilator erreicht bei 0 Pa einen Volumenstrom von 4970 m³/h und eine maximale Druckerhöhung von 475 Pa. Die Fördermitteltemperatur kann bis zu 60 °C betragen. Bei einer Drehzahl von 1320 1/min beträgt die aufgenommene Leistung 0,567 kW. Die Schalleistung liegt bei 64 dB(A), und der Schalldruck in 4 Metern Entfernung beträgt 44 dB(A). Die Spannung beträgt 230 Volt bei einer Frequenz von 50 Hz und einer Stromaufnahme von 2,60 Ampere.

Technische Daten

• Volumenstrom bei 0 Pa: 4970 m³/h
• Max. Druckerhöhung: 475 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 1320 1/min
• Aufgenommene Leistung: 0,567 kW
• Gewicht: 39,0 kg
• Schalleistung: 64 dB(A)
• Schalldruck in 4m: 44 dB(A)
• Spannung: 230 Volt
• Schutzart: IP54

Der Helios KRW 400/4/70/40 Kanalventilator ist eine zuverlässige und effiziente Lösung für rechteckige Kanalsysteme. Er überzeugt durch seine robuste Konstruktion aus verzinktem Stahlblech, die servicefreundliche Wartung dank ausschwenkbarer Motor-Laufrad-Einheit und die stufenlose Drehzahlregelung. Mit einem Volumenstrom von 4970 m³/h und einer aufgenommenen Leistung von 0,567 kW ermöglicht er eine leistungsstarke Luftförderung.

Produktspezifikation

• Hersteller-Warengruppe: Kanalventilatoren und Zubehör
• Hersteller-Produktgruppe: RADAX - rechteckige Kanalvent.
• Netzfrequenz: 50
• Bemessungsspannung: 230
• Werkstoff des Gehäuses: Stahl
• Volumenstrom: 4970
• Nennleistung: 0,567
• Schutzart (IP): IP54
• Richtung: radial
• Gewicht: 39000
• Kanalbreite: 700
• Kanalhöhe: 400
• Mediumtemperatur: -40 - 60
