Helios KRW 500/4/80/50 Kanalventilator 1-PH 230V, 9700m3/h, 1550W

Helios KRW 500/4/80/50 Kanalventilator 1-PH 230V, 9700m3/h, 1550W

Der Helios KRW 500/4/80/50 Kanalventilator 1-PH 230V ist ein leistungsstarker Radialventilator, der für die direkte Montage in rechteckige Kanalsysteme konzipiert wurde. Mit einem Volumenstrom von 9700 m³/h und einer aufgenommenen Leistung von 1,550 kW eignet sich dieses Modell für vielfältige Lüftungsaufgaben in gewerblichen oder industriellen Gebäuden. Die servicefreundliche Bauweise mit ausschwenkbarer Motoreinheit erleichtert Wartungsarbeiten und bietet eine hohe Flexibilität.

Welche Konstruktionsmerkmale zeichnen den Kanalventilator aus?

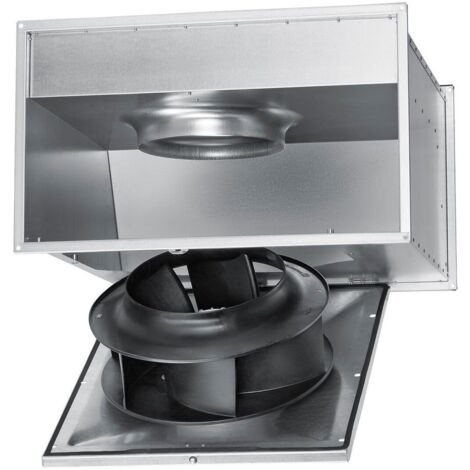

Das Gehäuse des Helios KRW 500/4/80/50 besteht aus verzinktem Stahlblech und verfügt über beidseitig genormte Kanal-Flanschprofile, was die Integration in rechteckige Kanalsysteme erleichtert. Die Ventilator-Einheit ist herausschwenkbar, was die Wartung vereinfacht. Ab der Baugröße 450 ist die Ausschwenkeinheit zusätzlich verriegelt. Das Hochleistungs-Radial-Laufrad aus Kunststoff ist mit rückwärts gekrümmten Schaufeln ausgestattet und dynamisch nach Gütestufe G 6.3 (DIN ISO 1940 T.1) gewuchtet, um einen vibrationsarmen Betrieb zu ermöglichen.

Welche Motor- und Regelungstechnik kommt zum Einsatz?

Der wartungsfreie Einphasen-Wechselstrom-Außenläufer-Motor ist in geschlossener Bauweise ausgeführt und mit auf Klemmbrett herausgeführten Thermokontakten ausgestattet. Die Wicklung ist mit einer Feuchteschutzimprägnierung versehen, und die gedichteten, geräuscharmen Kugellager sind für eine Langzeitschmierung ausgelegt. Die Drehzahl des Kanalventilators lässt sich flexibel anpassen, entweder mittels eines 5-Stufentrafos oder elektronisch stufenlos. Der Netzanschluss erfolgt über einen vormontierten Klemmenkasten mit der Schutzart IP54.

Welche Leistungsdaten bietet der Kanalventilator?

Der Helios KRW 500/4/80/50 erreicht einen Volumenstrom von 9700 m³/h bei 0 Pa und eine maximale Druckerhöhung von 700 Pa. Die Fördermitteltemperatur ist bis zu 60 °C zulässig, bei einer Fördermitteldichte von 1,2 kg/m³. Die Drehzahl beträgt 1370 Umdrehungen pro Minute. Mit einer aufgenommenen Leistung von 1,550 kW und einer Spannung von 230 Volt ist der Ventilator für anspruchsvolle Lüftungsaufgaben ausgelegt. Die Schalleistung liegt bei 72 dB(A), der Schalldruck in 4 Metern Entfernung bei 52 dB(A).

Technische Daten

• Volumenstrom bei 0 Pa: 9700 m³/h
• Max. Druckerhöhung: 700 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 1370 1/min
• Aufgenommene Leistung: 1,550 kW
• Gewicht: 66,9 kg
• Schalleistung: 72 dB(A)
• Schalldruck in 4m: 52 dB(A)
• Spannung: 230 Volt
• Schutzart: IP 54

Der Helios KRW 500/4/80/50 Kanalventilator überzeugt durch seine hohe Förderleistung von 9700 m³/h und die robuste Bauweise aus verzinktem Stahlblech. Die einfache Wartung dank der ausschwenkbaren Ventilatoreinheit sowie die flexiblen Drehzahlregelungsoptionen machen ihn zu einer effizienten und zuverlässigen Lösung für anspruchsvolle Lüftungsaufgaben in rechteckigen Kanalsystemen. Mit einer aufgenommenen Leistung von 1,550 kW ist er für den Dauerbetrieb bestens geeignet.

Produktspezifikation

• Hersteller-Warengruppe: Kanalventilatoren und Zubehör
• Hersteller-Produktgruppe: RADAX - rechteckige Kanalvent.
• Netzfrequenz: 50
• Bemessungsspannung: 230
• Werkstoff des Gehäuses: Stahl
• Volumenstrom: 9700
• Nennleistung: 1,55
• Schutzart (IP): IP54
• Richtung: radial
• Gewicht: 66900
• Kanalbreite: 800
• Kanalhöhe: 500
• Mediumtemperatur: -40 - 60
