Helios KVD 250/4/50/30 EX Kanalventilator, EX-geschützt 3-PH 400V, drehzahlsteuerbar, 2300m3/h, 740W

Helios KVD 250/4/50/30 EX Kanalventilator, EX-geschützt 3-PH 400V, drehzahlsteuerbar, 2300m3/h, 740W

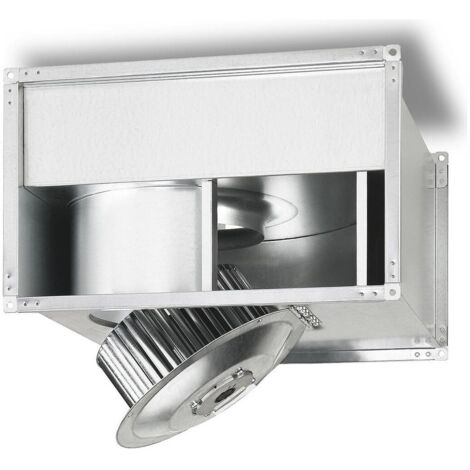

Der Helios KVD 250/4/50/30 EX Kanalventilator ist ein explosionsgeschützter Kanal-Radialventilator, der für die direkte Montage in rechteckige Kanalsysteme konzipiert wurde. Er ist drehzahlsteuerbar und für 3-Phasen-Anwendungen mit 400V ausgelegt. Mit einem Volumenstrom von 2300 m³/h und einer abgegebenen Leistung von 0,74 kW eignet er sich für anspruchsvolle Lüftungsaufgaben in explosionsgefährdeten Bereichen. Das Gerät erfüllt die Anforderungen gemäß ATEX und ist als II 2G Ex e IIB+H2 T3 klassifiziert.

Wie ist der Helios KVD 250/4/50/30 EX konstruiert?

Das Gehäuse des Kanalventilators besteht aus verzinktem Stahlblech und ist beidseitig mit genormten Kanal-Flanschprofilen ausgestattet. Die Bauweise ist raumsparend und servicefreundlich gestaltet, da die Motor-Laufrad-Einheit ausschwenkbar ist. Dies erleichtert Wartungs- und Inspektionsarbeiten erheblich. Der Ventilator ist mit einem vorwärtsgekrümmten Trommellaufrad aus verzinktem Stahl ausgestattet, das einen guten Wirkungsgrad und ein niedriges Geräuschniveau ermöglicht. Das aerodynamisch optimierte Spiralgehäuse sorgt zudem für eine effiziente Einströmung über die Düse.

Welche Antriebstechnik und Schutzarten bietet der Ventilator?

Der Antrieb erfolgt über einen explosionsgeschützten Drehstrom-Außenläufer-Motor, der gemäß ATEX-Richtlinien ausgelegt ist. Die geschlossene Bauweise des Motors ist wartungsfrei und verfügt über gedichtete, geräuscharme Kugellager mit Langzeitschmierung. Ein eingebauter Kaltleiter ist ebenfalls vorhanden. Die Schutzart IP44 ermöglicht einen Schutz gegen Spritzwasser und Fremdkörper. Die Temperaturklasse reicht von T1 bis T3, was den Einsatz in verschiedenen explosionsgefährdeten Umgebungen ermöglicht.

Wie lässt sich die Drehzahl des Ventilators steuern?

Die Drehzahlsteuerung ist über den eingebauten Kaltleiter möglich, sofern dieser an ein geeignetes Auslösegerät MSA angeschlossen wird. Dabei darf die Mindestspannung von 100 V nicht unterschritten werden. Diese Regelbarkeit ermöglicht eine Anpassung der Luftförderleistung an die jeweiligen Anforderungen und trägt zur Energieeffizienz bei.

Technische Daten

• Volumenstrom bei 0 Pa: 2300 m³/h
• Abgegebene Leistung: 0,74 kW
• Drehzahl: 1240 1/min
• Spannung: 230 / 400 Volt
• Stromaufnahme: 1,5 Amp
• Fördermitteltemperatur: 40 °C
• Schalleistung: 73 dB(A)
• Gewicht: 21 kg
• Schutzart: IP 44
• Temperaturklasse: T1 - T3

Der Helios KVD 250/4/50/30 EX Kanalventilator bietet eine zuverlässige und sichere Lösung für die Lüftung in explosionsgefährdeten Umgebungen. Seine robuste Bauweise, der explosionsgeschützte Drehstrom-Außenläufer-Motor und die Möglichkeit zur Drehzahlsteuerung machen ihn zu einer effizienten Wahl. Mit einem Volumenstrom von 2300 m³/h und einer Leistung von 0,74 kW ist er für anspruchsvolle Anwendungen in rechteckigen Kanalsystemen geeignet.

Produktspezifikation

• Hersteller-Warengruppe: Kanalventilatoren und Zubehör
• Hersteller-Produktgruppe: RADAX - rechteckige Kanalvent.
• Nennspannung: 400
• Frequenz: 50
• Leistungsaufnahme: 0,74
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 2300
• Mediumtemperatur: -40 - 40
• Schutzart (IP): IP44
• Kanalbreite: 500
• Kanalhöhe: 300
• Gerätegruppe nach Richtlinie 94/9/EG: 2
• Temperaturklasse nach Richtlinie 94/9/EG: T3
