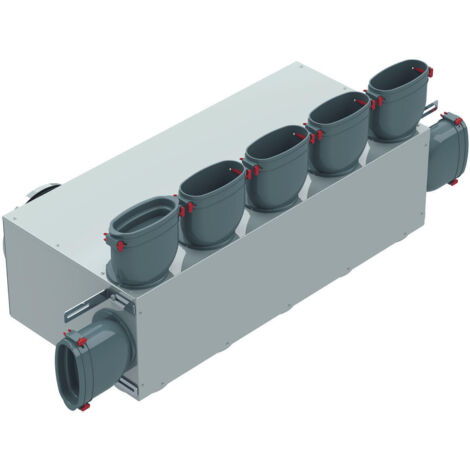

Helios FRS-MVK 5 und 2-51/160 FlexPipe Multi-Verteilerkasten 7 Einzelstutzen oval 51mm, 2x Anschluss-DN 160

Helios FRS-MVK 5 und 2-51/160 FlexPipe Multi-Verteilerkasten 7 Einzelstutzen oval 51mm, 2x Anschluss-DN 160

Der Helios FRS-MVK 5+2-51/160 FlexPipe Multi-Verteilerkasten ist eine vielseitige Lösung für die Luftverteilung in Lüftungssystemen. Dieser Multi-Verteilerkasten ermöglicht den universellen Einbau auf der Rohbetondecke oder als bodenstehender Etagenverteiler. Er bietet 12 Anschlussmöglichkeiten für bis zu 7 ovale Lüftungsrohre mit 51 mm Durchmesser und verfügt über zwei Anschluss-DN 160. Als Teil der KWL-Peripherie von Helios Ventilatoren ist er für eine effiziente Luftführung konzipiert.

Wie lässt sich der Multi-Verteilerkasten installieren?

Der FRS-MVK 5+2-51/160 FlexPipe Multi-Verteilerkasten ist für den universellen Einbau auf der Rohbetondecke oder als bodenstehender Etagenverteiler konzipiert. Die Befestigung erfolgt mit beiliegenden Montagewinkeln. Der Rohranschluss DN 160 ist optional sowohl horizontal als auch vertikal möglich, was eine flexible Anpassung an die baulichen Gegebenheiten ermöglicht.

Welche Merkmale zeichnen den Aufbau des Verteilerkastens aus?

Das Gehäuse des Multi-Verteilerkastens besteht aus verzinktem Stahlblech, welches korrosionsfest ist. Er verfügt über eine schallabsorbierende, glattflächige Auskleidung der Innenseiten, die aus foliertem PU-Schaum gefertigt ist. Eine große Revisionsöffnung erleichtert Wartungsarbeiten und Inspektionen.

Welche Anschlussoptionen stehen zur Verfügung?

Der Helios FRS-MVK Multi-Verteilerkasten bietet insgesamt 12 Anschlussmöglichkeiten. Davon sind bis zu 7 ovale Lüftungsrohre FRS-R 51 über die beiliegenden Bajonett-Einzelstutzen anschließbar. Zusätzlich sind zwei Anschlüsse mit DN 160 für die Hauptluftführung vorgesehen.

Technische Daten

• Maße (H x B x T): 310 x 673 x 200 mm
• Gehäusematerial: Verzinktes Stahlblech
• Innenauskleidung: PU-Schaum, foliert
• Anzahl ovale Einzelstutzen: 7
• Durchmesser ovale Einzelstutzen: 51 mm
• Anschluss-DN: 2 x 160 mm

Der Helios FRS-MVK 5+2-51/160 FlexPipe Multi-Verteilerkasten ist eine robuste und flexible Lösung für die Luftverteilung in modernen Lüftungssystemen. Mit seinem korrosionsfesten Gehäuse aus verzinktem Stahlblech und der schallabsorbierenden Innenauskleidung trägt er zu einem effizienten und leisen Betrieb bei. Die vielseitigen Anschlussmöglichkeiten für bis zu 7 ovale Lüftungsrohre mit 51 mm Durchmesser und die zwei DN 160 Anschlüsse machen ihn zu einem zentralen Element für eine optimierte Luftführung.

Lieferumfang

• 1x FRS-MVK 5+2-51/160 FlexPipe Multi-Verteilerkasten
• 4x Montagewinkel
• 5x Bajonett-Einzelstutzen, oval
• 5x Bajonett-Verschlussdeckel
• 2x Stutzen-Verschlussdeckel 51 mm
• 14x Fixierklammern
• 1x Rohrverbinder DN 125, Stahlblech

Produktspezifikation

• Hersteller-Warengruppe: KWL und Zubehör
• Hersteller-Produktgruppe: KWL-Peripherie
