Helios MVZ 100 B Multivent zweistufige Ventilator-Unit, 1-PH 230V, 240m3/h, 40/40W, kompletter Bausatz in 3 Kartons

Helios MVZ 100 B Multivent zweistufige Ventilator-Unit, 1-PH 230V, 240m3/h, 40/40W, kompletter Bausatz in 3 Kartons

Die Helios MVZ 100 B Multivent ist eine zweistufige Ventilator-Unit, die als kompletter Bausatz in drei Kartons geliefert wird. Mit einem Volumenstrom von 240 m³/h und einer Leistungsaufnahme von 40/40 W bei 230 Volt bietet diese Einheit eine leistungsstarke Lösung für Lüftungsaufgaben, bei denen eine erhöhte Druckleistung erforderlich ist. Durch den Serienbetrieb der beiden integrierten Ventilatoren wird die Druckleistung etwa verdoppelt.

Wie ist die Helios MVZ 100 B Multivent konstruiert und montiert?

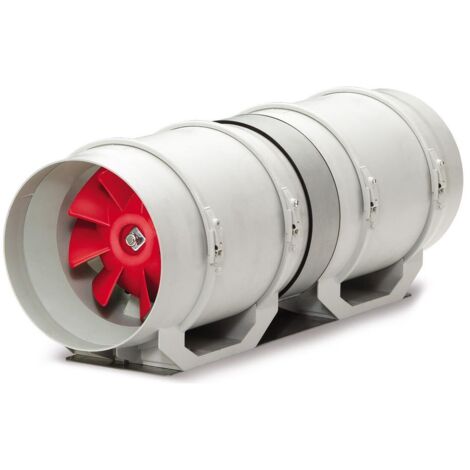

Die MVZ 100 B Multivent besteht aus zwei ausschwenkbaren, hintereinander geschalteten MV Ventilatoren. Diese werden mittels Muffe verbunden und auf einer gemeinsamen Grundplatte montiert. Das Gehäuse ist aus schlag- und korrosionsfestem Kunststoff in hellgrauer Farbe gefertigt und verfügt über eine angeformte Montagekonsole, die eine einfache Installation an Wand oder Decke ermöglicht. Ansaug- und Ausblasstutzen sind entsprechend den Norm-Rohr-Durchmessern ausgeführt.

Welche Merkmale bietet die Ventilatoreinheit für Betrieb und Wartung?

Die Ventilatoreinheit ist drehbar und herausnehmbar, was Wartung und Reinigung erleichtert. Ein halbaxiales Laufrad mit acht räumlich gekrümmten Schaufeln aus Thermoplast sorgt für eine effiziente Luftförderung. Der vibrationsfreie Lauf wird durch dynamische Wuchtung nach Gütestufe G 6.3 (VDI 2060 und DIN ISO 1940) sichergestellt. Der geschlossene, kugelgelagerte Kondensatormotor ist mit Feuchtschutz und Isolationsklasse F ausgestattet, was ihn für den Dauerbetrieb qualifiziert. Der Motor ist wartungs- und funkstörfrei und verfügt über einen thermischen Überlastungsschutz in der Wicklung.

Technische Daten

• Volumenstrom bei 0 Pa: 240 m³/h
• Max. Druckerhöhung: 220 Pa
• Drehzahl: 1590 / 2170 1/min
• Aufgenommene Leistung: 40 / 40 W
• Spannung: 230 Volt
• Stromaufnahme: 0,18 / 0,2 Amp
• Frequenz: 50 Hz
• Isolierklasse: F
• Schutzart: IP 44
• Schalleistung: 63 dB(A)
• Gewicht: 4,5 kg

Die Helios MVZ 100 B Multivent Ventilator-Unit stellt eine effiziente und robuste Lösung für die Luftförderung mit erhöhtem Druck dar. Ihre zweistufige Bauweise ermöglicht einen Volumenstrom von 240 m³/h bei einer Leistungsaufnahme von 40/40 W und einer Spannung von 230 Volt. Die einfache Montage und Wartung sowie der für Dauerbetrieb ausgelegte Motor mit Schutzart IP 44 stellen einen zuverlässigen und langlebigen Einsatz sicher.

Produktspezifikation

• Hersteller-Warengruppe: Rohrventilatoren und Zubehör
• Hersteller-Produktgruppe: Multiventlüfter und Zubehör
• Werkstoff des Gehäuses: Kunststoff
• Luftmenge unbelastet: 240
• Anschlussspannung: 230
• Leistungsaufnahme: 0,046
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP44
• Max. Lufttemperatur: 60
• Motor mit 2 Drehzahlen: ja
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: ja
• Polumschaltbar: nein
• Länge: 611
• Kanaldurchmesser: 100
• Anschluss: Flansch
