Helios MVZ 200 Multivent zweistufige Ventilator-Unit, 1-PH 230V, 900m3/h, 90/150W, kompletter Bausatz in 3 Kartons

Helios MVZ 200 Multivent zweistufige Ventilator-Unit, 1-PH 230V, 900m3/h, 90/150W, kompletter Bausatz in 3 Kartons

Die Helios MVZ 200 Multivent ist eine zweistufige Ventilator-Unit, die für eine effiziente Luftförderung konzipiert wurde. Mit einem 1-Phasen-Anschluss (230V) erreicht sie einen Volumenstrom von 900 m³/h bei einer Leistungsaufnahme von 90 bis 150 Watt. Der komplette Bausatz wird in drei Kartons geliefert. Gefertigt aus schlag- und korrosionsfestem Kunststoff, ermöglicht die Einheit eine flexible Installation an Wand oder Decke.

Wie ist die MVZ 200 Multivent konstruiert und montiert?

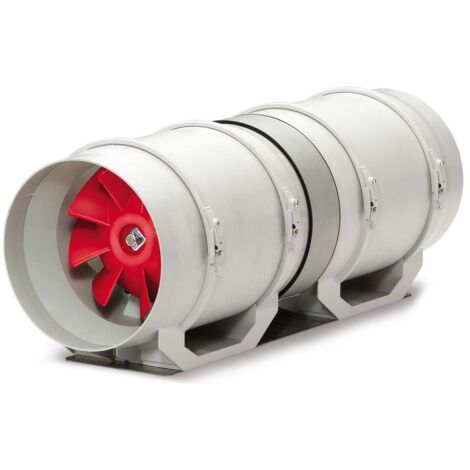

Die MVZ 200 Multivent besteht aus zwei ausschwenkbaren, hintereinander geschalteten MV Ventilatoren, die mittels Muffe verbunden und auf einer gemeinsamen Grundplatte montiert sind. Durch diesen Serienbetrieb wird die Druckleistung etwa verdoppelt. Das hellgraue Gehäuse aus schlag- und korrosionsfestem Kunststoff verfügt über eine angeformte Montagekonsole, die eine einfache Befestigung an Wand oder Decke ermöglicht. Ansaug- und Ausblasstutzen sind entsprechend den Norm-Rohr-Durchmessern gestaltet, was die Integration in bestehende Lüftungssysteme erleichtert.

Welche Eigenschaften hat das Laufrad und der Motor?

Das halbaxiale Laufrad der MVZ 200 Multivent ist aus Thermoplast gefertigt und besitzt acht räumlich gekrümmte Schaufeln. Es erfüllt die Auswuchtgüte G 6.3 nach VDI 2060 und DIN ISO 1940. Die Einheit ist mit einem geschlossenen, kugelgelagerten Kondensatormotor ausgestattet, der über Feuchtschutz und die Isolationsklasse F verfügt. Dieser Motor ist für den Dauerbetrieb geeignet, wartungs- und funkstörfrei. Ein thermischer Überlastungsschutz in der Wicklung ist integriert, was die Betriebssicherheit erhöht.

Wie erfolgt die Wartung und Reinigung?

Die Ventilatoreinheit kann zur Wartung und Reinigung einfach herausgenommen werden. Hierfür werden die Spannbügel gelöst, wodurch die Einheit mit Klemmkasten in jede Position gedreht werden kann. Die Lieferung erfolgt inklusive Dübel und Schrauben für die Montage.

Technische Daten

• Volumenstrom bei 0 Pa: 900 m³/h
• Max. Druckerhöhung: 390 Pa
• Drehzahl: 1780 / 2740 1/min
• Aufgenommene Leistung: 0,09 / 0,15 kW
• Gewicht: 8,5 kg
• Schalleistung: 62 dB(A)
• Spannung: 230 Volt
• Stromaufnahme: 0,44 / 0,74 Amp
• Frequenz: 50 Hz
• Schutzart: IP 44

Die Helios MVZ 200 Multivent bietet mit ihrer zweistufigen Bauweise eine erhöhte Druckleistung durch den Serienbetrieb der beiden Ventilatoren. Die robuste Konstruktion aus korrosionsfestem Kunststoff, der wartungsfreie Kondensatormotor und die flexible Montage machen sie zu einer zuverlässigen Lösung für Lüftungsaufgaben mit hohem Luftvolumen. Die technischen Eigenschaften wie der Volumenstrom von 900 m³/h und die Leistungsaufnahme von 0,09 bis 0,15 kW sind auf anspruchsvolle Anwendungen ausgelegt und ermöglichen einen effizienten Betrieb.

Produktspezifikation

• Hersteller-Warengruppe: Rohrventilatoren und Zubehör
• Hersteller-Produktgruppe: Multiventlüfter und Zubehör
• Werkstoff des Gehäuses: Kunststoff
• Luftmenge unbelastet: 900
• Anschlussspannung: 230
• Leistungsaufnahme: 0,15
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP44
• Max. Lufttemperatur: 60
• Motor mit 2 Drehzahlen: ja
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: ja
• Polumschaltbar: nein
• Länge: 605
• Kanaldurchmesser: 200
• Anschluss: Flansch
