Helios RDD 200/4 EX Radial-Dachventilator horizontal, 75W, 3-PH 400V, 4-polig, II 3G c IIB und H2 T3 Gc

Helios RDD 200/4 EX Radial-Dachventilator horizontal, 75W, 3-PH 400V, 4-polig, II 3G c IIB und H2 T3 Gc

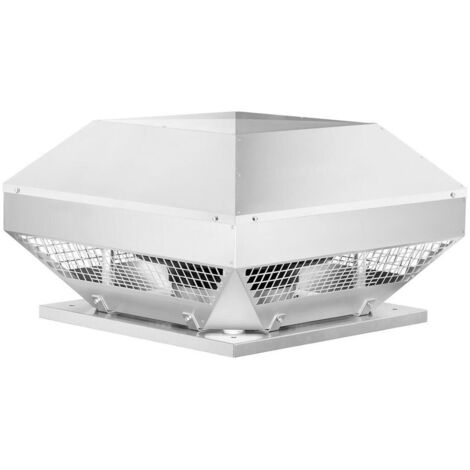

Der Helios RDD 200/4 EX Radial-Dachventilator ist ein horizontal ausblasender Dachlüfter, der speziell für den Einsatz in explosionsgefährdeten Bereichen entwickelt wurde. Mit einer Leistung von 75 Watt und einer Spannung von 400 Volt bietet dieser 4-polige Ventilator eine zuverlässige Lösung für die Entlüftung. Er ist explosionsgeschützt gemäß ATEX mit der Klassifizierung II 3G c IIB und H2 T3 Gc.

Wie ist der Helios RDD 200/4 EX konstruiert?

Der Dachventilator verfügt über ein wirkungsgradoptimiertes Aluminiumgehäuse, das seewasserbeständig ist und einen integrierten Eingriffsschutz bietet. Die Motortragplatte und die Grundplatte sind aus verzinktem Stahl gefertigt und mit einer Einströmdüse aus Aluminium versehen. Die Grundplatte ist zudem mit einer Gewindeschraube zur Befestigung von saugseitigem Zubehör ausgestattet, deren Lochbild der DIN 24155, Bl. 3 entspricht. Ein serienmäßiges Schutzgitter an der Ausblasseite entspricht der DIN EN ISO 13857 und trägt zur Sicherheit bei.

Welche Eigenschaften besitzt das Laufrad und der Motor?

Das Hochleistungs-Radial-Laufrad ist mit rückwärts gekrümmten Schaufeln aus Aluminium ausgestattet und dynamisch nach DIN ISO 1940-1 gewuchtet. Der integrierte Drehstrom-Außenläufermotor ist drehzahlsteuerbar und in geschlossener Bauart (IP44) ausgeführt. Er ist kugelgelagert, verfügt über eine Feuchteschutzisolation und arbeitet wartungs- sowie funkstörungsfrei bei einer Nenndrehzahl von 1465 1/min.

Welche Schutzmerkmale bietet der Dachventilator?

Der Helios RDD 200/4 EX Radial-Dachventilator ist explosionsgeschützt gemäß ATEX mit der Klassifizierung II 3G c IIB und H2 T3 Gc. Er ist für den Einsatz in Zone 2 vorgesehen und erfüllt die Temperaturklasse T1 - T3. Die Schutzart IP 44 unterstreicht die Robustheit des Geräts für anspruchsvolle Umgebungen.

Welche Leistungsdaten sind relevant?

Der Ventilator arbeitet mit einer Fördermitteldichte von 1,2 kg/m³ und ist für eine Fördermitteltemperatur von bis zu 40 °C ausgelegt. Die Schalleistung an der Ausblasseite beträgt 59 dB(A), während der Schalldruck in 4 Metern Entfernung bei 42 dB(A) liegt. Die aufgenommene Leistung beträgt 0,075 kW bei einer Spannung von 400 Volt und einer Frequenz von 50 Hz. Die Stromaufnahme beträgt 0,32 Amp.

Technische Daten

• Aufgenommene Leistung: 0,075 kW
• Spannung: 400 Volt
• Frequenz: 50 Hz
• Nenndrehzahl: 1465 1/min
• Schutzart: IP 44
• Schalleistung Ausblasseitig: 59 dB(A)
• Schalldruck in 4 m: 42 dB(A)
• Gewicht: 7,0 kg
• Explosionsschutz: II 3G c IIB + H2 T3 Gc
• Fördermitteltemperatur: 40 °C

Der Helios RDD 200/4 EX Radial-Dachventilator bietet eine robuste und sichere Lösung für die horizontale Abluftförderung in explosionsgefährdeten Bereichen. Mit seiner Leistung von 0,075 kW, einer Spannung von 400 Volt und der Schutzart IP 44 ist dieser Dachlüfter eine zuverlässige Wahl für industrielle und gewerbliche Anwendungen, die höchste Anforderungen an Sicherheit und Leistung stellen.

Produktspezifikation

• Hersteller-Warengruppe: Dachventilatoren
• Hersteller-Produktgruppe: Dachlüfter horizont.ausblasend
• Nennspannung: 400
• Frequenz: 50
• Leistungsaufnahme: 0,08
• Werkstoff des Gehäuses: Aluminium
• Luftmenge unbelastet: 610
• Mediumtemperatur: -20 - 40
• Schutzart (IP): IP44
• Nenndurchmesser Kanal: 200
• Für Ex-Zone Gas: 2
• Gerätegruppe nach Richtlinie 94/9/EG: 2
• Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
• Temperaturklasse nach Richtlinie 94/9/EG: T3
