Helios RDD 560/4 Radial-Dachventilator horizontal, 3-PH 400V, 15700m3/h, 3,61kW, 4-polig

Helios RDD 560/4 Radial-Dachventilator horizontal, 3-PH 400V, 15700m3/h, 3,61kW, 4-polig

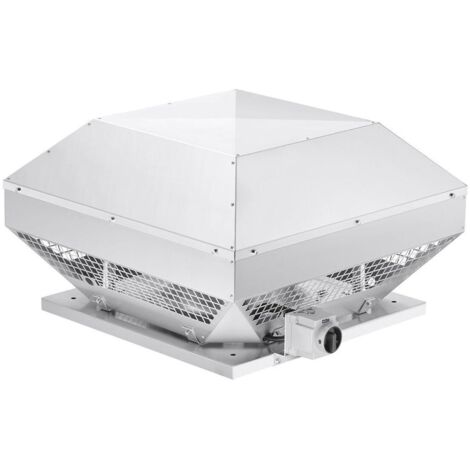

Der Helios RDD 560/4 Radial-Dachventilator ist ein horizontal ausblasendes Gerät, das für anspruchsvolle Lüftungsanwendungen konzipiert wurde. Ausgestattet mit einem leistungsstarken 3-Phasen-Motor und einer Nennleistung von 3,61 kW, erreicht dieser 4-polige Ventilator einen hohen Volumenstrom von bis zu 15700 m³/h bei einer Fördermitteltemperatur von bis zu 60 °C. Das wirkungsgradoptimierte Aluminiumgehäuse ist seewasserbeständig und bietet einen integrierten Eingriffsschutz.

Wie ist der Helios RDD 560/4 aufgebaut?

Der RDD 560/4 verfügt über ein wirkungsgradoptimiertes Gehäuse aus seewasserbeständigem Aluminium, das einen integrierten Eingriffsschutz bietet. Die Motortragplatte und die Grundplatte sind aus verzinktem Stahl gefertigt und mit einer Einströmdüse versehen. Eine Befestigungsmöglichkeit an der Grundplatte mit Gewindeschraube ermöglicht das Anbringen von saugseitigem Zubehör, wobei das Lochbild nach DIN 24155, Bl. 3 ausgeführt ist. An der Ausblasseite ist serienmäßig ein Schutzgitter gemäß DIN EN ISO 13857 integriert.

Welche Eigenschaften besitzt das Radiallaufrad und der Motor?

Das Hochleistungs-Radiallaufrad ist mit rückwärts gekrümmten Schaufeln aus Aluminium ausgestattet und dynamisch nach DIN ISO 1940-1 gewuchtet. Der drehzahlsteuerbare Drehstrom-Außenläufermotor ist in geschlossener Bauart (Schutzart IP 54) ausgeführt, kugelgelagert und verfügt über eine Feuchteschutzisolation. Er arbeitet wartungs- und funkstörungsfrei und ist 4-polig ausgelegt, was eine Drehzahl von 1380 1/min ermöglicht.

Welche Leistungsdaten bietet der Dachventilator?

Der Ventilator erreicht einen Volumenstrom von 15700 m³/h bei 0 Pa und kann eine maximale Druckerhöhung von 1280 Pa erzeugen. Die Fördermitteldichte beträgt 1,2 kg/m³, und die maximale Fördermitteltemperatur liegt bei 60 °C. Die elektrische Versorgung erfolgt mit 400 Volt bei 50 Hz. Die aufgenommene Leistung beträgt 3,61 kW. Die Isolierklasse des Motors ist F und die Schutzart IP 54.

Wie sind die Geräuschwerte des Geräts?

Die Schalleistung des Helios RDD 560/4 beträgt 86 dB(A). Der Schalldruck in 4 Metern Entfernung liegt bei 69 dB(A).

Technische Daten

• Volumenstrom bei 0 Pa: 15700 m³/h
• Max. Druckerhöhung: 1280 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 1380 1/min
• Aufgenommene Leistung: 3,61 kW
• Spannung: 400 Volt
• Stromaufnahme: 7,80 A (Drehstrom)
• Frequenz: 50 Hz
• Schutzart: IP 54
• Gewicht: 88,0 kg

Der Helios RDD 560/4 Radial-Dachventilator bietet eine robuste und leistungsstarke Lösung für die horizontale Entlüftung. Mit seinem seewasserbeständigen Aluminiumgehäuse, dem effizienten Radiallaufrad und dem drehzahlsteuerbaren 400 Volt Drehstrommotor ist er für den dauerhaften Betrieb unter anspruchsvollen Bedingungen ausgelegt. Die hohe Förderleistung von 15700 m³/h und die aufgenommene Leistung von 3,61 kW unterstreichen die Leistungsfähigkeit dieses Geräts.

Produktspezifikation

• Hersteller-Warengruppe: Dachventilatoren
• Hersteller-Produktgruppe: Dachlüfter horizont.ausblasend
• Netzfrequenz: 50
• Bemessungsspannung: 400
• Werkstoff des Gehäuses: Aluminium
• Selbsttätige Verschlussklappe integriert: nein
• Volumenstrom: 15700
• Nennleistung: 4430
• Mediumtemperatur: -20 - 60
• Schutzart (IP): IP54
• Abluftrichtung: horizontal
