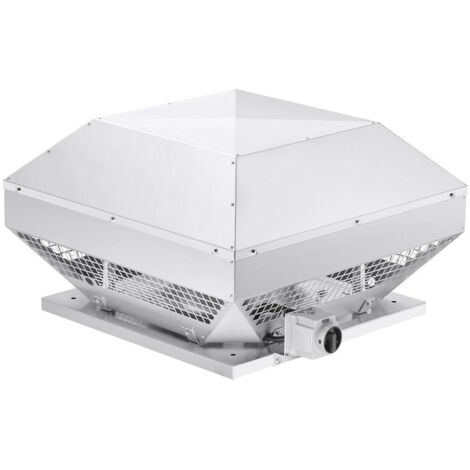

Helios RDD 630/6 EX Radial-Dachventilator horizontal, 2kW, 3-PH 400V, 6-polig, II 3G c IIB und H2 T3 Gc

Helios RDD 630/6 EX Radial-Dachventilator horizontal, 2kW, 3-PH 400V, 6-polig, II 3G c IIB und H2 T3 Gc

Der Helios RDD 630/6 EX Radial-Dachventilator ist ein horizontal ausblasendes Gerät, das mit einem wirkungsgradoptimierten Aluminiumgehäuse und einem Hochleistungs-Radiallaufrad ausgestattet ist. Dieser 2 kW Drehstrommotor (3-Phasen, 400 V, 6-polig) ist speziell für den Einsatz in explosionsgefährdeten Bereichen der Zone 2 konzipiert und erfüllt die Anforderungen des ATEX-Explosionsschutzes gemäß II 3G c IIB und H2 T3 Gc. Typische Einsatzbereiche sind Anlagen, in denen explosionsgeschützte Ventilatoren benötigt werden.

Wie ist der Helios RDD 630/6 EX konstruiert?

Der Dachventilator verfügt über ein seewasserbeständiges Aluminiumgehäuse mit integriertem Eingriffsschutz. Die Motortragplatte und Grundplatte sind aus verzinktem Stahl gefertigt, wobei die Einströmdüse aus Aluminium besteht. Die Grundplatte ist mit einer Gewindeschraube versehen, die das Befestigen von saugseitigem Zubehör nach DIN 24155, Bl. 3 ermöglicht. Ein Schutzgitter an der Ausblasseite entspricht der Norm DIN EN ISO 13857 und sorgt für zusätzliche Sicherheit. Das Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Schaufeln ist aus Aluminium gefertigt und dynamisch nach DIN ISO 1940-1 gewuchtet, was für einen ruhigen und effizienten Betrieb sorgt.

Welche Motor- und Betriebseigenschaften bietet der RDD 630/6 EX?

Der Ventilator ist mit einem drehzahlsteuerbaren Drehstrom-Außenläufermotor in geschlossener Bauart (Schutzart IP44) ausgestattet. Der Motor ist kugelgelagert und verfügt über eine Feuchteschutzisolation, wodurch er wartungs- und funkstörungsfrei arbeitet. Die Nenndrehzahl beträgt 945 1/min, bei einer Stromaufnahme von 4,40 A und einer Frequenz von 50 Hz. Die Isolierklasse F ermöglicht eine hohe thermische Belastbarkeit.

Für welche Einsatzbedingungen ist der Helios RDD 630/6 EX geeignet?

Der Ventilator ist für Fördermittel mit einer Dichte von 1,2 kg/m³ und einer Temperatur von bis zu 40 °C ausgelegt. Er ist für den Einsatz in explosionsgefährdeten Bereichen der Zone 2 (II 3G c IIB und H2 T3 Gc) zertifiziert und erfüllt somit hohe Sicherheitsanforderungen. Die Temperaturklasse reicht von T1 bis T3, was den Einsatz in verschiedenen Umgebungen mit potenziellen Explosionsrisiken ermöglicht.

Technische Daten

• Leistung: 2,000 kW
• Spannung: 400 Volt
• Frequenz: 50 Hz
• Nenndrehzahl: 945 1/min
• Stromaufnahme: 4,40 A
• Schutzart: IP 44
• Isolierklasse: F
• Gewicht: 87,0 kg
• Schalleistung: 83 dB(A)
• Fördermitteltemperatur: 40 °C

Der Helios RDD 630/6 EX Radial-Dachventilator bietet eine robuste und sichere Lösung für anspruchsvolle Umgebungen. Mit seinem 2 kW Drehstrommotor, der Schutzart IP44 und der Isolierklasse F ermöglicht er einen zuverlässigen Betrieb. Die Konstruktion aus seewasserbeständigem Aluminium und verzinktem Stahl sorgt für Langlebigkeit und Effizienz, insbesondere in explosionsgefährdeten Bereichen der Zone 2.

Produktspezifikation

• Hersteller-Warengruppe: Dachventilatoren
• Hersteller-Produktgruppe: Dachlüfter horizont.ausblasend
• Nennspannung: 400
• Frequenz: 50
• Leistungsaufnahme: 2,69
• Werkstoff des Gehäuses: Aluminium
• Luftmenge unbelastet: 16500
• Mediumtemperatur: -20 - 40
• Schutzart (IP): IP44
• Nenndurchmesser Kanal: 630
• Für Ex-Zone Gas: 2
• Gerätegruppe nach Richtlinie 94/9/EG: 2
• Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
• Temperaturklasse nach Richtlinie 94/9/EG: T3
