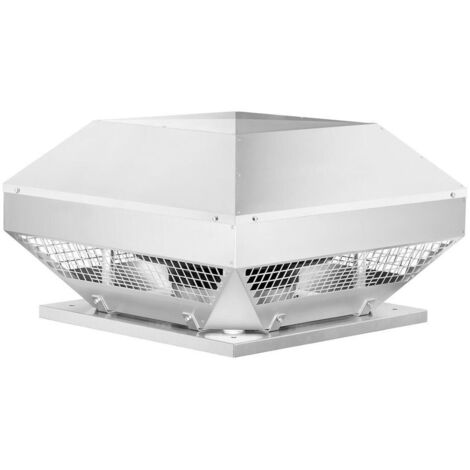

Helios RDW 225/4 Radial-Dachventilator horizontal, 1-PH 230V, 4-polig, 685m3/h, 43W

Helios RDW 225/4 Radial-Dachventilator horizontal, 1-PH 230V, 4-polig, 685m3/h, 43W

Der Helios RDW 225/4 Radial-Dachventilator ist ein horizontal ausblasendes Gerät, das für effiziente Entlüftungsaufgaben konzipiert wurde. Ausgestattet mit einem 1-phasigen 230 V Motor und 4-poliger Ausführung, erreicht der Ventilator einen Volumenstrom von 685 m³/h bei einer aufgenommenen Leistung von 43 Watt. Das robuste Aluminiumgehäuse ist seewasserbeständig und schützt den Ventilator zuverlässig vor Witterungseinflüssen.

Wie ist der Helios RDW 225/4 konstruiert?

Der Dachventilator verfügt über ein wirkungsgradoptimiertes Gehäuse aus seewasserbeständigem Aluminium, das einen integrierten Eingriffsschutz bietet. Die Motortragplatte und die Grundplatte sind aus verzinktem Stahl gefertigt und mit einer Einströmdüse versehen. Die Grundplatte ist zudem mit Gewindeschrauben zur Befestigung von saugseitigem Zubehör nach DIN 24155, Bl. 3 ausgestattet. Ein Schutzgitter ist serienmäßig an der Ausblasseite gemäß DIN EN ISO 13857 vorhanden.

Welche Eigenschaften besitzt das Radiallaufrad?

Das Hochleistungs-Radiallaufrad ist mit rückwärts gekrümmten Schaufeln aus verzinktem Stahlblech gefertigt und dynamisch gewuchtet nach DIN ISO 1940-1. Diese Bauweise sorgt für eine effiziente Luftförderung.

Wie ist der Motor des Ventilators ausgelegt?

Der Ventilator ist mit einem drehzahlsteuerbaren Einphasen-Wechselstrom-Außenläufermotor in geschlossener Bauart (IP44) ausgestattet. Dieser kugelgelagerte Motor bietet eine Feuchteschutzisolation, wodurch er wartungs- und funkstörungsfrei ist. Serienmäßig ist der Ventilator mit einem außenliegenden Klemmenkasten in Schutzart IP 65 ausgestattet.

Welche Leistungs- und Betriebsdaten sind relevant?

Der RDW 225/4 erreicht einen Volumenstrom von 685 m³/h bei einer maximalen Druckerhöhung von 160 Pa. Die Fördermitteltemperatur darf bis zu 70 °C betragen. Die Drehzahl liegt bei 1365 Umdrehungen pro Minute, bei einer Leistungsaufnahme von 0,043 kW. Das Gerät wiegt 6,1 kg.

Wie sind die Geräuschwerte des Ventilators?

Die Schalleistung beträgt 60 dB(A), während der Schalldruck in 4 Metern Entfernung bei 42 dB(A) liegt. Diese Werte ermöglichen einen vergleichsweise leisen Betrieb.

Technische Daten

• Volumenstrom bei 0 Pa: 685 m³/h
• Max. Druckerhöhung: 160 Pa
• Fördermitteltemperatur: 70 °C
• Drehzahl: 1365 1/min
• Aufgenommene Leistung: 0,043 kW
• Gewicht: 6,1 kg
• Schalleistung: 60 dB(A)
• Schalldruck in 4 m: 42 dB(A)
• Spannung: 230 Volt
• Schutzart Motor: IP 44

Der Helios RDW 225/4 Radial-Dachventilator bietet eine robuste Bauweise und effiziente Luftförderung. Mit einem Volumenstrom von 685 m³/h und einer aufgenommenen Leistung von 0,043 kW ist das Gerät leistungsstark und energieeffizient. Die seewasserbeständige Aluminiumkonstruktion und die Schutzart IP 44 des Motors ermöglichen eine hohe Betriebssicherheit und Langlebigkeit im Außenbereich.

Produktspezifikation

• Hersteller-Warengruppe: Dachventilatoren
• Hersteller-Produktgruppe: Dachlüfter horizont.ausblasend
• Netzfrequenz: 50
• Bemessungsspannung: 230
• Werkstoff des Gehäuses: Aluminium
• Selbsttätige Verschlussklappe integriert: nein
• Volumenstrom: 650
• Nennleistung: 43
• Mediumtemperatur: -20 - 70
• Schutzart (IP): IP44
• Abluftrichtung: horizontal
