Helios GBD 400/4/4 T 120 GigaBox für Temperatur bis 120 Grad C, 400V drehzahlsteuerbar, 4870m3/h, 480W

Helios GBD 400/4/4 T 120 GigaBox für Temperatur bis 120 Grad C, 400V drehzahlsteuerbar, 4870m3/h, 480W

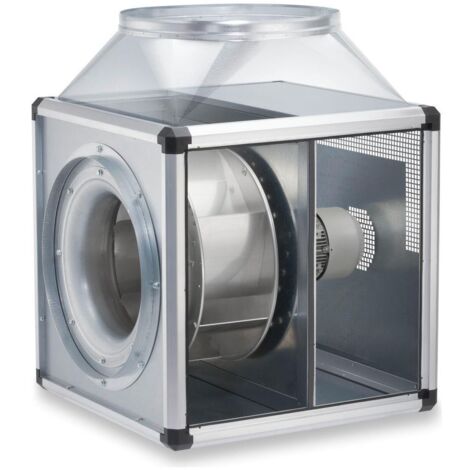

Die Helios GBD 400/4/4 T 120 GigaBox ist eine leistungsstarke und drehzahlsteuerbare Lüftungsbox, die speziell für den Einsatz in Umgebungen mit hohen Temperaturen von bis zu 120 °C konzipiert wurde. Mit einer maximalen Förderleistung von 4870 m³/h und einer Leistung von 0,48 kW bei 400V eignet sich dieses Gerät ideal für anspruchsvolle Anwendungen in gewerblichen Küchen und verschiedenen Bereichen der Prozesstechnik.

Wie ist die GigaBox konstruiert und wie wird die Geräuschentwicklung minimiert?

Die kubische Lüftungsbox verfügt über druck- und saugseitig verlustarme Rohranschlussstutzen, die mit flexiblen Manschetten ausgestattet sind, um Körperschall zu minimieren. Die variabel einsetzbaren Gehäusepaneele ermöglichen eine optimale Anpassung an bauliche Gegebenheiten. Die selbstragende Gehäuse-Rahmenkonstruktion besteht aus Aluminium-Hohlprofilen. Die doppelwandigen, 20 mm starken Seitenpaneele sind aus verzinktem Stahlblech gefertigt und schall- sowie wärmeisoliert durch eine Auskleidung mit nicht brennbarer Mineralwolle. Das Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Aluminium-Schaufeln ist direkt an einer verzinkten Stahlscheibe angebracht und sorgt für einen vibrationsfreien Lauf durch dynamische Wuchtung, entsprechend der Gütestufe 6.3 nach DIN ISO 1940 T.1. Die Gehäuseabstrahlung beträgt 40 dB(A) in 4 m Abstand.

Wie ist der Motor ausgelegt und wie erfolgt die Steuerung?

Der Antriebsmotor ist außerhalb des Luftstroms positioniert, was den Einsatz zur Förderung von verschmutzter und heißer Luft bis maximal 120 °C ermöglicht. Er ist in geschlossener, wartungsfreier Bauweise konstruiert und verfügt über geschlossene, geräuscharme Kugellager mit Langzeitschmierung, die eine lange Lebensdauer sicherstellen. Die Drehzahl ist durch Spannungsreduzierung steuerbar, und das Gerät verfügt über eingebaute Thermokontakte, die auf einer Klemmleiste herausgeführt sind. Der Netzanschluss erfolgt über den im Gerät integrierten Klemmenkasten mit der Schutzart IP54.

Für welche Anwendungen ist die GigaBox geeignet und wie wird sie installiert?

Die Helios GBD 400/4/4 T 120 GigaBox ist ideal für den Einsatz in gewerblichen Küchen und zahlreichen Anwendungen in der Prozesstechnik, wo hohe Temperaturen und verschmutzte Luft gefördert werden müssen. Die robuste Bauweise und die flexiblen Gehäusepaneele ermöglichen eine optimale Integration in unterschiedliche bauliche Gegebenheiten. Die serienmäßigen Kranhaken unterstützen die einfache Positionierung und Montage des Geräts. Zudem ist die GigaBox serienmäßig mit einer Kondensatwanne ausgestattet.

Technische Daten

• Spannung: 400 V
• Frequenz: 50 Hz
• Leistung P: 0,48 kW
• Strom I: 0,5 / 1,1 A
• Drehzahl n: 1255 1/min
• Max. Fördermitteltemperatur: 120 °C
• Max. Förderleistung: 4870 m³/h
• Gehäuseabstrahlung in 4 m: 40 dB(A)

Die Helios GBD 400/4/4 T 120 GigaBox bietet eine robuste und flexible Lösung für anspruchsvolle Lüftungsaufgaben. Ihre Konstruktion ermöglicht den zuverlässigen Betrieb bei Fördermitteltemperaturen von bis zu 120 °C und eine hohe Förderleistung von 4870 m³/h. Die Drehzahlsteuerbarkeit und die wartungsfreie Bauweise unterstreichen die Effizienz und Langlebigkeit dieses Ventilators, der sich für gewerbliche Küchen und die Prozesstechnik eignet.

Lieferumfang

• 1x Helios GBD 400/4/4 T 120 GigaBox
• 1x Kondensatablauf

Produktspezifikation

• Hersteller-Warengruppe: Rohrventilatoren und Zubehör
• Hersteller-Produktgruppe: Gigabox
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 4870
• Anschlussspannung: 400
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP54
• Max. Lufttemperatur: 120
• Motor mit 2 Drehzahlen: ja
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: ja
• Bauhöhe: 670
• Baulänge: 670
• Länge: 920
• Kanaldurchmesser Zuluft: 400
• Kanaldurchmesser Abluft: 400
