Helios GBD EC 400 T120 Gigabox EC inkl. Formstück und flexiblen Manschetten DN 400, 3-PH 400V regelbar, 5090m3/h, 620W

Helios GBD EC 400 T120 Gigabox EC inkl. Formstück und flexiblen Manschetten DN 400, 3-PH 400V regelbar, 5090m3/h, 620W

Die Helios GBD EC 400 T120 Gigabox EC ist eine energiesparende, kubische Lüftungsbox, die für Temperaturen bis 120 Grad Celsius geeignet ist. Sie wird inklusive Formstück und flexiblen Manschetten für DN 400 geliefert, welche zur Unterbindung von Körperschall beitragen. Mit einer Förderleistung von 5090 m³/h und einer aufgenommenen Leistung von 0,62 kW ist sie ideal für den Einsatz in gewerblichen Küchen und Anwendungen der Prozesstechnik. Die 3-phasige Ausführung mit 400 V ist drehzahlregelbar und ermöglicht eine flexible Anpassung an unterschiedliche Anforderungen.

Wie ist die GBD EC 400 T120 Gigabox EC konstruiert?

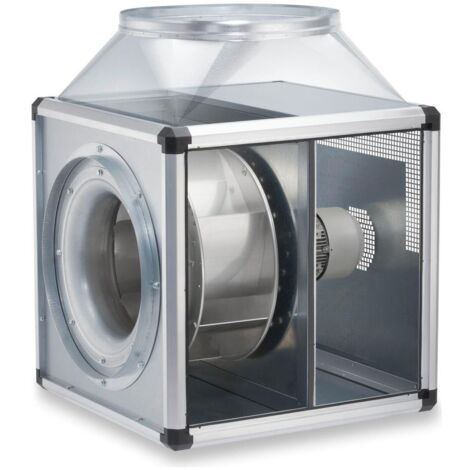

Die Gigabox verfügt über eine selbsttragende Gehäuse-Rahmenkonstruktion aus Aluminium-Hohlprofilen. Die doppelwandigen, 20 mm starken Seitenpaneele bestehen aus verzinktem Stahlblech und sind schall- sowie wärmeisoliert durch nicht brennbare Mineralwolle. Variabel einsetzbare Gehäusepaneele ermöglichen eine optimale Anpassung an bauliche Gegebenheiten.

Welche Merkmale zeichnen Motor und Antrieb aus?

Der Motor ist außerhalb des Luftstromes positioniert und eignet sich zur Förderung von verschmutzter, heißer Luft bis maximal 120 °C. Der Antrieb erfolgt durch einen energiesparenden, drehzahlsteuerbaren EC-Innenläufermotor in Schutzart IP54 mit höchstem Wirkungsgrad. Dieser Motor ist wartungs- und funkstörungsfrei sowie kugelgelagert. Eine integrierte elektronische Temperaturüberwachung für EC-Motor und Elektronik ist vorhanden. Die stufenlose Drehzahlsteuerung ist mit einem Potentiometer oder einem Universal-Regelsystem EUR-EC möglich.

Welche Anschlussmöglichkeiten und Schalldämmung bietet die Lüftungsbox?

Die Lüftungsbox ist mit druck- und saugseitig verlustarmen Rohranschlussstutzen ausgestattet, die mit flexiblen Manschetten versehen sind. Diese Manschetten dienen der Unterbindung von Körperschall und tragen somit zur Geräuschreduzierung bei. Das mitgelieferte Formstück erleichtert die Installation und sorgt für eine optimale Verbindung im Lüftungssystem.

Für welche Einsatzbereiche ist die Helios GBD EC 400 T120 Gigabox EC geeignet?

Das Gerät ist speziell für den Einsatz in gewerblichen Küchen und in der Prozesstechnik konzipiert. Dort, wo hohe Temperaturen und verschmutzte Luft gefördert werden müssen, bietet die Gigabox eine zuverlässige und effiziente Lösung. Die robuste Bauweise und die hohe Temperaturbeständigkeit bis 120 °C machen sie für anspruchsvolle Anwendungen geeignet.

Technische Daten

• Volumenstrom bei 0 Pa: 5090 m³/h
• Maximale Druckerhöhung: 490 Pa
• Fördermitteldichte: 1,2 kg/m³
• Maximale Fördermitteltemperatur: 120 °C
• Drehzahl: 1500 1/min
• Aufgenommene Leistung: 0,62 kW
• Gewicht: 60 kg
• Schalleistung: 63 dB(A)
• Schalldruck in 4 m: 48 dB(A)
• Spannung: 400 V
• Schutzart: IP54

Die Helios GBD EC 400 T120 Gigabox EC überzeugt durch ihre hohe Förderleistung von 5090 m³/h und eine Temperaturbeständigkeit bis 120 °C. Mit einem leistungsstarken, drehzahlsteuerbaren EC-Motor von 0,62 kW und einer robusten, schallgedämmten Konstruktion bietet sie eine effiziente und zuverlässige Lösung für anspruchsvolle Lüftungsaufgaben in gewerblichen Küchen und der Prozesstechnik.

Produktspezifikation

• Hersteller-Warengruppe: Rohrventilatoren und Zubehör
• Hersteller-Produktgruppe: Gigabox
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 5090
• Anschlussspannung: 400
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP44
• Max. Lufttemperatur: 120
• Motor mit 2 Drehzahlen: nein
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: nein
• Bauhöhe: 670
• Baulänge: 670
• Länge: 920
• Kanaldurchmesser Zuluft: 400
• Kanaldurchmesser Abluft: 400
• Anschluss: Flansch
