Helios GBD EC 500 B Gigabox EC inkl. Formstück und flexiblen Manschetten DN 500, 3-PH 400V regelbar, 10500m3/h, 1,95kW

Helios GBD EC 500 B Gigabox EC inkl. Formstück und flexiblen Manschetten DN 500, 3-PH 400V regelbar, 10500m3/h, 1,95kW

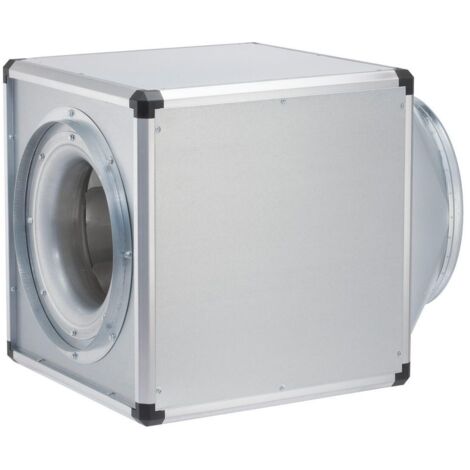

Die Helios GBD EC 500 B Gigabox EC ist eine energiesparende, kubische Lüftungsbox, die inklusive eines Formstücks und flexiblen Manschetten mit einem Nennmaß von DN 500 geliefert wird. Diese drehzahlsteuerbare Box arbeitet mit einer 3-Phasen-Spannung von 400 Volt und erreicht einen Volumenstrom von 10500 m³/h bei einer aufgenommenen Leistung von 1,95 kW. Sie ist ideal für Lüftungsaufgaben, bei denen eine effiziente und geräuscharme Luftförderung erforderlich ist, beispielsweise in industriellen und gewerblichen Lüftungssystemen.

Welche Konstruktionsmerkmale zeichnen die Gigabox EC aus?

Die Gigabox EC ist als kubische Lüftungsbox mit druck- und saugseitig verlustarmen Rohranschlussstutzen ausgeführt. Flexible Manschetten sind zur effektiven Unterbindung von Körperschall integriert. Die Gehäusepaneele sind variabel einsetzbar, was eine optimale Anpassung an bauliche Gegebenheiten ermöglicht. Eine einfache Positionierung wird durch serienmäßige Kranhaken sichergestellt. Die selbsttragende Gehäuse-Rahmenkonstruktion besteht aus Aluminium-Hohlprofilen. Doppelwandige, 20 mm starke Seitenpaneele aus verzinktem Stahlblech sind schall- und wärmeisoliert durch eine Auskleidung mit nicht brennbarer Mineralwolle. Optional kann das Gehäuse mit Zubehör wie Wetterschutzgittern und Kondensatwannen ergänzt werden. Weiteres Zubehör wie Wandkonsolen und Wetterschutzdächer sind für die Montage innen und außen verfügbar.

Wie ist der Ventilator der Gigabox EC aufgebaut und angetrieben?

Ein Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Aluminium-Schaufeln treibt die Gigabox EC direkt an. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung zusammen mit dem Motor entsprechend Gütestufe 6.3 nach DIN ISO 1940 T.1 erreicht. Der Antrieb erfolgt durch einen energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in Schutzart IP54, der sich durch höchsten Wirkungsgrad auszeichnet. Der Motor ist kugelgelagert, wartungs- und funkstörungsfrei. Eine integrierte elektronische Temperaturüberwachung für den EC-Motor und die Elektronik ist vorhanden.

Welche Steuerungsmöglichkeiten und Leistungsdaten bietet die Gigabox EC?

Die Drehzahl der Gigabox EC ist stufenlos steuerbar, entweder mit einem Potentiometer oder über ein Universal-Regelsystem EUR-EC. Der Anschluss erfolgt über einen serienmäßigen Klemmenkasten, der die Schutzart IP54 aufweist. Bei einem Volumenstrom von 10500 m³/h erreicht die Gigabox eine maximale Druckerhöhung von 780 Pa. Die Drehzahl beträgt 1500 1/min bei einer Stromaufnahme von 3,10 Ampere und einer Versorgungsspannung von 400 Volt. Das Gerät wiegt 79 kg und erzeugt einen Schalldruckpegel von 46 dB(A) in 4 m Entfernung.

Technische Daten

• Volumenstrom bei 0 Pa: 10500 m³/h
• Max. Druckerhöhung: 780 Pa
• Drehzahl: 1500 1/min
• Aufgenommene Leistung: 1,95 kW
• Gewicht: 79 kg
• Schalldruck (in 4m): 46 dB(A)
• Spannung: 400 Volt
• Stromaufnahme: 3,10 Amp
• Frequenz: 50 Hz
• Schutzart: IP 54

Die Helios GBD EC 500 B Gigabox EC stellt eine leistungsstarke und anpassungsfähige Lösung für vielfältige Lüftungsaufgaben dar. Mit einem Volumenstrom von 10500 m³/h und einer aufgenommenen Leistung von 1,95 kW bietet sie eine effiziente Performance. Die drehzahlsteuerbare Funktion und die robuste Bauweise mit Schall- und Wärmedämmung ermöglichen einen flexiblen Einsatz in verschiedenen Umgebungen und sorgen für eine zuverlässige Luftförderung bei geringem Energieverbrauch und reduziertem Geräuschpegel.

Lieferumfang

• 1x Helios GBD EC 500 B Gigabox EC
• 1x Formstück
• 1x Flexible Manschetten

Produktspezifikation

• Hersteller-Warengruppe: Rohrventilatoren und Zubehör
• Hersteller-Produktgruppe: Gigabox
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 10500
• Anschlussspannung: 400
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP44
• Max. Lufttemperatur: 50
• Motor mit 2 Drehzahlen: nein
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: nein
• Bauhöhe: 800
• Baulänge: 800
• Länge: 1050
• Kanaldurchmesser Zuluft: 500
• Kanaldurchmesser Abluft: 500
• Anschluss: Flansch
