Helios SVR EC 250 SlimVent EC Radialventilator mit Rohranschluss DN 250, 1-PH 230V regelbar, 1180m3/h, 150W

Helios SVR EC 250 SlimVent EC Radialventilator mit Rohranschluss DN 250, 1-PH 230V regelbar, 1180m3/h, 150W

Der Helios SVR EC 250 SlimVent EC Radialventilator mit Rohranschluss DN 250 ist eine energieeffiziente und platzsparende Lösung für Lüftungssysteme. Dieser regelbare 1-Phasen-Ventilator arbeitet mit 230V und bietet einen Volumenstrom von 1180 m³/h bei einer Leistung von 0,15 kW. Seine flache und kompakte Bauweise ermöglicht ein direktes Zwischensetzen in Rohrsysteme mit einem Durchmesser von 250 mm, ideal für Anwendungen, die eine effiziente Luftförderung bei geringem Platzbedarf erfordern.

Wie ist der SVR EC 250 konstruiert?

Das Gehäuse des SVR EC 250 besteht aus verzinktem Stahlblech und ist für eine robuste Langlebigkeit ausgelegt. Serienmäßig ist der Ventilator saug- und druckseitig mit Anschlussstutzen und Lippendichtung ausgestattet, die für Normrohr-Durchmesser geeignet sind. Diese Konstruktion erleichtert die Installation und sorgt für eine sichere Verbindung im Rohrsystem. Die flache und kompakte Bauweise ermöglicht ein direktes Zwischensetzen in Rohrsysteme.

Welche Vorteile bietet die Motor-Laufrad-Einheit und der EC-Antrieb?

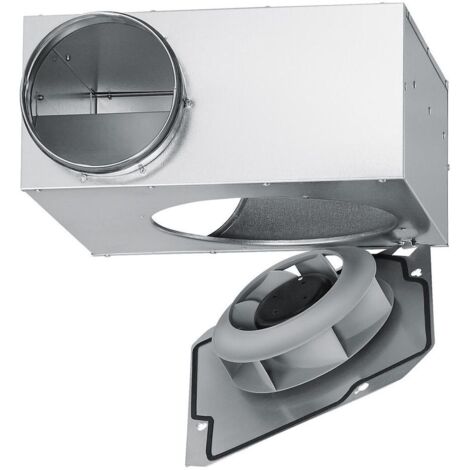

Die Motor-Laufrad-Einheit des Radialventilators ist ausschwenkbar konzipiert, was eine einfache Reinigung und Revision ermöglicht. Das energiesparende Radiallaufrad verfügt über rückwärts gekrümmte Schaufeln und ist aus hochwertigem Kunststoff gefertigt. Eine dynamische Wuchtung des Laufrades trägt zu einem geräuscharmen Betrieb bei und optimiert die Luftförderung. Der Antrieb erfolgt durch einen energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in Schutzart IP44, der einen hohen Wirkungsgrad bietet. Dieser Motor ist wartungs- und funkstörungsfrei sowie kugelgelagert, was eine lange Lebensdauer sicherstellt. Eine integrierte elektronische Temperaturüberwachung für den EC-Motor und die Elektronik sorgt für zusätzliche Betriebssicherheit.

Wie erfolgt die Drehzahlsteuerung und der elektrische Anschluss?

Die stufenlose Drehzahlsteuerung des SVR EC 250 kann flexibel über ein internes Potentiometer oder ein externes Potentiometer erfolgen. Alternativ ist auch die Steuerung mit dem Universal-Regelsystem EUR-EC möglich. Der elektrische Anschluss wird über einen serienmäßigen Klemmenkasten mit Schutzart IP54 realisiert, der außen am Gehäuse angebracht ist.

Technische Daten

• Rohranschluss: DN 250mm
• Volumenstrom bei 0 Pa: 1180 m³/h
• Max. Druckerhöhung: 670 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 2800 1/min
• Aufgenommene Leistung: 0,15 kW
• Gewicht: 7,9 kg
• Schalleistung: 56 dB(A)
• Spannung: 230 Volt
• Schutzart: IP 44

Der Helios SVR EC 250 SlimVent EC Radialventilator bietet eine zuverlässige und effiziente Lösung für die Belüftung in Rohrsystemen. Seine kompakte Bauweise, der hohe Volumenstrom von 1180 m³/h und die drehzahlsteuerbare Leistung von 0,15 kW machen ihn zu einer vielseitigen Komponente. Die einfache Wartung durch die ausschwenkbare Motor-Laufrad-Einheit und die integrierte Temperaturüberwachung unterstreichen die Funktionalität und Sicherheit dieses Radialventilators.

Produktspezifikation

• Hersteller-Warengruppe: Rohrventilatoren und Zubehör
• Hersteller-Produktgruppe: Radiale Rohrventilatoren RR
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 1180
• Anschlussspannung: 230
• Leistungsaufnahme: 0,16
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP44
• Max. Lufttemperatur: 60
• Motor mit 2 Drehzahlen: nein
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: nein
• Polumschaltbar: nein
• Länge: 392
• Kanaldurchmesser: 250
• Anschluss: Flansch
