Helios SVS EC 160 A SlimVent EC schallgedämpfter Radialventilator DN 160, 1-PH 200-240V regelbar, 570m3/h, 100W

Helios SVS EC 160 A SlimVent EC schallgedämpfter Radialventilator DN 160, 1-PH 200-240V regelbar, 570m3/h, 100W

Der Helios SVS EC 160 A SlimVent EC ist ein schallgedämpfter Radialventilator mit einem Nenn-Durchmesser von DN 160. Dieses energieeffiziente Gerät ist für den einphasigen Betrieb im Spannungsbereich von 200-240V ausgelegt und bietet eine stufenlose Drehzahlregelung. Mit einem Volumenstrom von 570 m³/h und einer Leistungsaufnahme von 100 W eignet er sich für Anwendungen, die eine geräuscharme und effiziente Luftförderung erfordern.

Wie ist der Aufbau und das Gehäuse des SVS EC 160 A SlimVent?

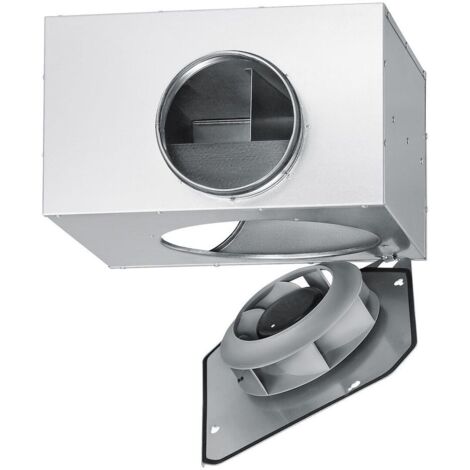

Das flache Gehäuse des SVS EC 160 A SlimVent ist in längerer Bauform aus verzinktem Stahlblech gefertigt. Es ist mit einer schalldämmenden, über 50 mm starken Mineralwolle-Auskleidung ausgestattet, die zur Geräuschreduzierung beiträgt. Die Lieferung erfolgt serienmäßig saug- und druckseitig mit Anschlussstutzen und Lippendichtung für Normrohr-Durchmesser. Für Reinigungs- und Revisionsarbeiten ist die Motor-Laufrad-Einheit ausschwenkbar gestaltet.

Welche Eigenschaften besitzt das Laufrad und der EC-Motor?

Das energiesparende Radiallaufrad ist mit rückwärts gekrümmten Schaufeln aus hochwertigem Kunststoff gefertigt und für einen geräuscharmen Lauf dynamisch gewuchtet. Der Antrieb erfolgt durch einen energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor mit höchstem Wirkungsgrad und der Schutzart IP44. Dieser Motor ist wartungs- und funkstörungsfrei sowie kugelgelagert. Eine integrierte elektronische Temperaturüberwachung für den EC-Motor und die Elektronik ist vorhanden. Die stufenlose Drehzahlsteuerung ist mit einem Potentiometer oder dem Universal-Regelsystem EUR-EC möglich. Der Anschluss erfolgt über einen serienmäßigen Klemmenkasten mit Schutzart IP54, der außen am Gehäuse angebracht ist.

Technische Daten

• Volumenstrom bei 0 Pa: 570 m³/h
• Max. Druckerhöhung: 646 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 3610 1/min
• Aufgenommene Leistung: 0,10 kW
• Gewicht: 8,0 kg
• Schalleistung: 59 dB(A)
• Schalldruck in 1m: 51 dB(A)
• Spannung: 230 Volt
• Stromaufnahme: 0,80 Amp
• Frequenz: 50/60 Hz
• Schutzart: IP 44

Der Helios SVS EC 160 A SlimVent EC Radialventilator bietet eine effiziente und geräuscharme Lösung für Lüftungsaufgaben. Seine robuste Bauweise aus verzinktem Stahlblech mit Schalldämmung und die ausschwenkbare Motor-Laufrad-Einheit erleichtern Wartung und Reinigung. Mit einem Volumenstrom von 570 m³/h und einer aufgenommenen Leistung von 0,10 kW ermöglicht der drehzahlsteuerbare EC-Motor eine präzise Anpassung an die jeweiligen Anforderungen.

Produktspezifikation

• Hersteller-Warengruppe: Rohrventilatoren und Zubehör
• Hersteller-Produktgruppe: Radiale Rohrventilatoren RR
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 620
• Anschlussspannung: 230
• Leistungsaufnahme: 0,12
• Mit thermischem Überlastschutz: ja
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Schutzart (IP): IP44
• Max. Lufttemperatur: 50
• Motor mit 2 Drehzahlen: nein
• Geeignet für elektronische Steuerung: ja
• Polumschaltbar: nein
• Länge: 362
• Kanaldurchmesser: 160
• Anschluss: Flansch
