Helios SVS EC 160 B SlimVent EC schallgedämpfter Radialventilator DN 160, 1-PH 200-240V regelbar, 780m3/h, 124W

Helios SVS EC 160 B SlimVent EC schallgedämpfter Radialventilator DN 160, 1-PH 200-240V regelbar, 780m3/h, 124W

Der Helios SVS EC 160 B SlimVent EC ist ein schallgedämpfter Radialventilator mit einem Nennrohr-Durchmesser von DN 160. Er ist für den 1-Phasen-Betrieb (200-240V, 50/60Hz) ausgelegt und bietet eine stufenlose Drehzahlregelung. Mit einem Volumenstrom von 780 m³/h und einer aufgenommenen Leistung von 0,124 kW eignet sich dieser Ventilator ideal für Anwendungen, die eine effiziente und geräuscharme Luftförderung erfordern.

Wie ist das Gehäuse des SVS EC 160 B SlimVent konstruiert?

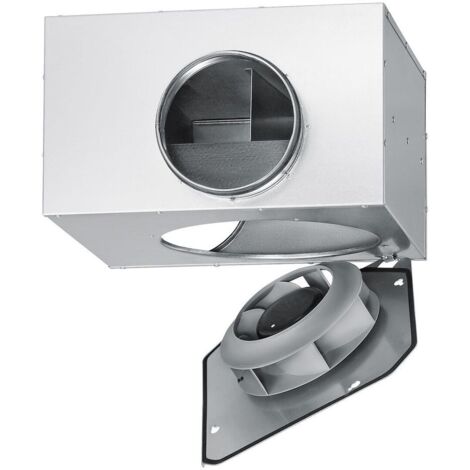

Das Gehäuse des SVS EC 160 B SlimVent ist in einer längeren, flachen Bauform aus verzinktem Stahlblech gefertigt. Eine über 50 mm starke Mineralwolle-Auskleidung sorgt für eine effektive Schalldämmung. Die serienmäßige Lieferung umfasst saug- und druckseitige Anschlussstutzen mit Lippendichtung, passend für Normrohr-Durchmesser. Die Motor-Laufrad-Einheit ist ausschwenkbar, was die Reinigung und Revision erleichtert.

Welche Merkmale zeichnen Laufrad und Motor aus?

Das energiesparende Radiallaufrad mit rückwärts gekrümmten Schaufeln besteht aus hochwertigem Kunststoff und ist für einen geräuscharmen Lauf dynamisch gewuchtet. Der Antrieb erfolgt durch einen drehzahlsteuerbaren EC-Außenläufermotor in Schutzart IP44, der höchste Effizienz bietet. Der Motor ist wartungs- und funkstörungsfrei sowie kugelgelagert. Eine integrierte elektronische Temperaturüberwachung schützt den EC-Motor und die Elektronik.

Wie erfolgt die Drehzahlsteuerung und der elektrische Anschluss?

Die Drehzahl des Ventilators ist stufenlos regelbar, entweder über ein Potentiometer oder das Universal-Regelsystem EUR-EC. Der elektrische Anschluss erfolgt über einen serienmäßigen Klemmenkasten mit Schutzart IP55, der außen am Gehäuse angebracht ist.

Technische Daten

• Volumenstrom bei 0 Pa: 780 m³/h
• Max. Druckerhöhung: 670 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 2920 1/min
• Aufgenommene Leistung: 0,124 kW
• Gewicht: 7,5 kg
• Schalleistung: 60 dB(A)
• Spannung: 230 Volt
• Schutzart: IP44
• Nennweite: DN 160

Der Helios SVS EC 160 B SlimVent EC Radialventilator bietet eine energieeffiziente und geräuscharme Lösung für die Luftförderung. Mit einem Volumenstrom von 780 m³/h und einer aufgenommenen Leistung von 0,124 kW ist er für vielfältige Lüftungsanwendungen geeignet. Die robuste Bauweise aus verzinktem Stahlblech und die effektive Schalldämmung durch Mineralwolle unterstreichen die Qualität dieses drehzahlsteuerbaren Ventilators.

Produktspezifikation

• Hersteller-Warengruppe: Rohrventilatoren und Zubehör
• Hersteller-Produktgruppe: Radiale Rohrventilatoren RR
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 800
• Anschlussspannung: 230
• Leistungsaufnahme: 0,13
• Mit thermischem Überlastschutz: ja
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Schutzart (IP): IP44
• Max. Lufttemperatur: 50
• Motor mit 2 Drehzahlen: nein
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: nein
• Polumschaltbar: nein
• Länge: 362
• Kanaldurchmesser: 160
• Anschluss: Flansch
