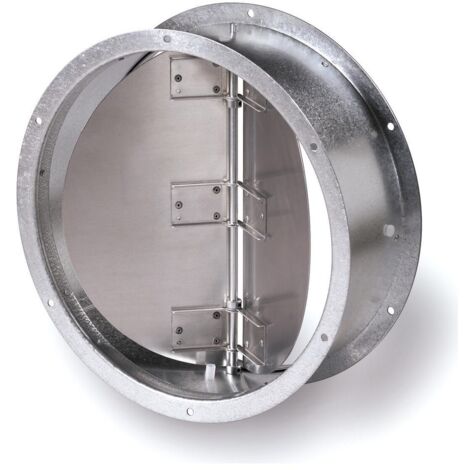

Helios RVS 630 Rohrverschlussklappe selbsttätig, mit Feder, DN 630, Klappen aus Alu

Helios RVS 630 Rohrverschlussklappe selbsttätig, mit Feder, DN 630, Klappen aus Alu

Die Helios RVS 630 Rohrverschlussklappe ist eine selbsttätige Verschlussklappe mit Federmechanismus, die speziell für Rohrdurchmesser DN 630 entwickelt wurde. Sie verhindert den unerwünschten Kaltlufteinfall bei stehendem Ventilator und öffnet sich automatisch beim Start des Ventilators. Die Klappen bestehen aus Aluminium und sind für einen geräuscharmen Betrieb mit Kunststoff-Pufferanschlägen ausgestattet.

Wie funktioniert die Helios RVS 630 Rohrverschlussklappe?

Die Rohrverschlussklappe öffnet sich automatisch, sobald der Ventilator in Betrieb genommen wird, und schließt sich bei Stillstand, um Kaltlufteinfall zu vermeiden. Der Federmechanismus ist außerhalb des Luftstroms positioniert und ermöglicht eine einstellbare Zuhaltekraft, was eine flexible Anpassung an unterschiedliche Betriebsbedingungen erlaubt.

Aus welchen Materialien besteht die RVS 630 und wie ist sie konstruiert?

Das Gehäuse der Verschlussklappe ist zylindrisch und aus Stahlblech gefertigt, mit beidseitigen Flanschen zur einfachen Montage. Die Klappen selbst bestehen aus Aluminium, was zusammen mit den Kunststoff-Pufferanschlägen für einen leisen Betrieb sorgt. Das Lochbild der Flansche entspricht der Norm DIN 24155, was eine standardisierte Verbindung an Ventilatoren ermöglicht.

Wie wird die Verschlussklappe montiert?

Die RVS 630 ist direkt auf die Ventilatorgrundplatte oder den Flansch anschraubbar. Die beidseitigen Flansche erleichtern die Montage und sorgen für eine sichere Verbindung. Durch die standardisierte Lochanordnung nach DIN 24155 ist die Klappe kompatibel mit gängigen Ventilatoranschlüssen.

Technische Daten

• Nennweite: DN 630
• Gehäusematerial: Stahlblech
• Klappenmaterial: Aluminium
• Flanschlochbild: DIN 24155
• Federmechanismus: außerhalb des Luftstroms, einstellbare Zuhaltekraft
• Betriebsart: selbsttätig mit Feder
• Geräuschdämpfung: Kunststoff-Pufferanschläge
• Montage: direkt anschraubbar auf Ventilatorgrundplatte oder Flansch

Produktspezifikation

• Hersteller-Warengruppe: Verschlußkl./Gitter/Tellervent
• Hersteller-Produktgruppe: Verschlussklappen
• Zubehör: ja
• Ersatzteil: nein
