Helios MV EC 200 Multivent-Rohrventilator EC 1-PH 230V regelbar, 1000m3/h, 80W, DN 200

Helios MV EC 200 Multivent-Rohrventilator EC 1-PH 230V regelbar, 1000m3/h, 80W, DN 200

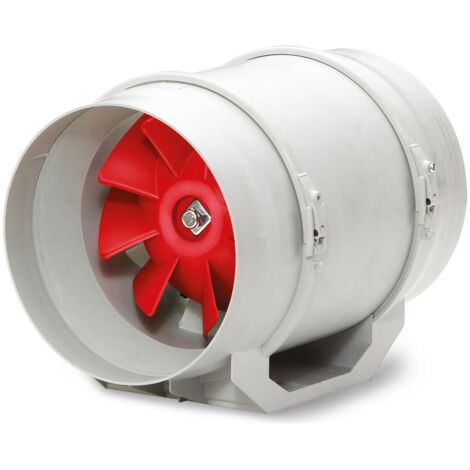

Der Helios MV EC 200 Multivent-Rohrventilator ist ein regelbarer EC-Ventilator mit hoher Druck- und Volumenleistung. Er ist für den raumsparenden Einbau in den Rohrverlauf konzipiert und eignet sich ideal für Anwendungen, die eine effiziente und flexible Belüftungslösung erfordern. Mit einem Nenn-Durchmesser von DN 200, einem Volumenstrom von 1000 m³/h und einer Leistungsaufnahme von 80 W bietet dieses Gerät eine zuverlässige Luftförderung.

Wie ist der MV EC 200 konstruiert und montiert?

Das Gehäuse des MV EC 200 besteht aus schlag- und korrosionsfestem Kunststoff in hellgrauer Farbe. Eine angeformte Montagekonsole ermöglicht die einfache Installation an Wand oder Decke. Die Ansaug- und Ausblasstutzen sind präzise auf Norm-Rohr-Durchmesser abgestimmt. Für Wartungs- und Reinigungsarbeiten kann die Ventilatoreinheit mit dem Klemmkasten durch Lösen der Spannbügel in jede Position gedreht und herausgenommen werden, was die Instandhaltung erleichtert.

Welche Motor- und Antriebstechnik kommt zum Einsatz?

Angetrieben wird der Ventilator von einem energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor mit Feuchteschutz in Schutzart IP44. Dieser Motor zeichnet sich durch einen hohen Wirkungsgrad aus, ist wartungs- und funkstörungsfrei sowie kugelgelagert. Eine integrierte elektronische Temperaturüberwachung schützt den EC-Motor und die Elektronik. Die stufenlose Drehzahlregelung erfolgt über ein Potentiometer PU/PA, und der Anschluss erfolgt über einen geräumigen Klemmenkasten (IP44), der außen am Gehäuse in jede Position drehbar ist.

Wie sind Leistung und Geräuschentwicklung des Ventilators?

Das optimierte Laufrad aus hochwertigem Kunststoff sorgt für eine hohe Druck- und Volumenleistung. Für einen geräuscharmen Betrieb ist der Ventilator dynamisch ausgewuchtet. Er erreicht einen Volumenstrom von 1000 m³/h bei einem maximalen Druck von 330 Pa. Die Drehzahl beträgt 3000 1/min, und der Schalldruck bei 1 Meter Entfernung liegt bei 51 dB(A).

Technische Daten

• Volumenstrom bei 0 Pa: 1000 m³/h
• Max. Druckerhöhung: 330 Pa
• Drehzahl: 3000 1/min
• Aufgenommene Leistung: 0,080 kW
• Gewicht: 2,5 kg
• Schalldruck Gehäuseabstrahlung dB(A) in 1m: 51 dB(A)
• Spannung: 230 Volt
• Stromaufnahme: 0,65 Amp
• Schutzart: IP 44
• Isolierklasse: F

Der Helios MV EC 200 Multivent-Rohrventilator bietet eine effiziente und flexible Lösung für die Luftförderung in Rohrleitungen mit DN 200. Mit seinem energiesparenden EC-Motor, der stufenlosen Drehzahlregelung und der einfachen Montage überzeugt er durch hohe Leistung und Wartungsfreundlichkeit. Die technischen Eigenschaften wie 80 W Leistungsaufnahme und ein Volumenstrom von 1000 m³/h machen ihn zu einer zuverlässigen Komponente in Lüftungssystemen.

Lieferumfang

• 1x Helios MV EC 200 Multivent-Rohrventilator
• 1x Dübel
• 1x Schrauben

Produktspezifikation

• Hersteller-Warengruppe: Rohrventilatoren und Zubehör
• Hersteller-Produktgruppe: Multiventlüfter und Zubehör
• Werkstoff des Gehäuses: Kunststoff
• Luftmenge unbelastet: 1000
• Anschlussspannung: 230
• Leistungsaufnahme: 0,08
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP44
• Max. Lufttemperatur: 60
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: nein
• Polumschaltbar: nein
• Länge: 300
• Kanaldurchmesser: 200
• Anschluss: Flansch
