Helios SB EC 160 B Silentbox Rohrventilator schallgedämpft DN 160, 1-PH 230V regelbar, 590m3/h, 98W

Helios SB EC 160 B Silentbox Rohrventilator schallgedämpft DN 160, 1-PH 230V regelbar, 590m3/h, 98W

Der Helios SB EC 160 B Silentbox Rohrventilator ist ein schallgedämpfter Radial-Rohrventilator der Serie Silentbox. Mit einem Nennanschluss von DN 160 ist er für den einphasigen Betrieb mit 230V ausgelegt und bietet einen Volumenstrom von 590 m³/h bei einer Leistungsaufnahme von 98W. Er zeichnet sich durch seine geräuscharme Arbeitsweise und hohe Energieeffizienz aus, was ihn ideal für Anwendungen macht, bei denen eine effektive und leise Luftförderung erforderlich ist, wie in Lüftungsanlagen.

Wie ist der Silentbox Rohrventilator konstruiert?

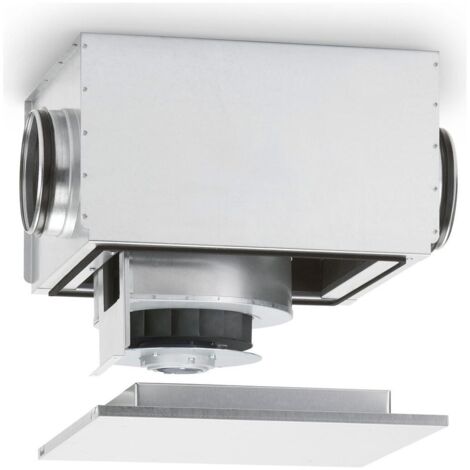

Der SB EC 160 B EC Radial-Rohrventilator von Helios verfügt über ein geräuschgedämpftes Gehäuse aus verzinktem Stahlblech. Die runden Anschlussstutzen sind auf Normrohre abgestimmt. Eine schallabsorbierende Lochblech-Innenauskleidung, hinterlegt mit einer 50 mm starken Mineralfaserplatte, trägt zur effektiven Geräuschreduzierung bei. Der abnehmbare Deckel ermöglicht einen einfachen Zugang zum Ventilatorraum und zur Gehäusespirale, während Motor und Laufrad zur Wartung herausziehbar sind.

Welche Antriebstechnik kommt zum Einsatz?

Angetrieben wird der Ventilator von einem drehzahlsteuerbaren EC-Außenläufermotor in Schutzart IP44, der einen hohen Wirkungsgrad bietet. Dieser Motor ist wartungs- und funkstörungsfrei sowie kugelgelagert. Das energiesparende Radiallaufrad mit rückwärts gekrümmten Schaufeln ist dynamisch gewuchtet und sorgt für einen geräuscharmen Lauf. Eine integrierte elektronische Temperaturüberwachung für den EC-Motor und die Elektronik ist vorhanden.

Welche Regelungsmöglichkeiten bietet der Ventilator?

Der Silentbox Rohrventilator ist serienmäßig mit einem internen Potentiometer ausgestattet, das die Einstellung einer beliebigen Ventilatordrehzahl zwischen minimaler und maximaler Drehzahl ermöglicht. Die stufenlose Drehzahlregelung kann zudem über ein externes Potentiometer oder das Universal-Regelsystem EUR-EC erfolgen. Der elektrische Anschluss erfolgt über einen serienmäßigen Klemmkasten in Schutzart IP54 an einem ausgeführten Kabel.

Technische Daten

• Volumenstrom bei 0 Pa: 590 m³/h
• Max. Druckerhöhung: 729 Pa
• Drehzahl: 3610 1/min
• Aufgenommene Leistung: 0,098 kW
• Gewicht: 12 kg
• Schallleistung: 54 dB
• Schalldruck (1 m): 46 dB
• Spannung: 230 Volt
• Stromaufnahme: 0,81 Amp
• Schutzart: IP44

Der Helios SB EC 160 B Silentbox Rohrventilator bietet eine leistungsstarke und zugleich leise Lösung für vielfältige Lüftungsaufgaben. Mit einem Volumenstrom von 590 m³/h und einer Leistungsaufnahme von 0,098 kW kombiniert er Effizienz mit geringer Geräuschentwicklung. Die robuste Konstruktion, der wartungsfreie EC-Motor und die flexiblen Regelungsmöglichkeiten machen ihn zu einer zuverlässigen Wahl für anspruchsvolle Anwendungen.

Produktspezifikation

• Hersteller-Warengruppe: Rohrventilatoren und Zubehör
• Hersteller-Produktgruppe: Radiale Rohrventilatoren RR
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 670
• Anschlussspannung: 230
• Leistungsaufnahme: 0,11
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP44
• Max. Lufttemperatur: 60
• Motor mit 2 Drehzahlen: nein
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: nein
• Polumschaltbar: nein
• Länge: 460
• Kanaldurchmesser: 160
• Anschluss: Einschubende
