Helios SB EC 315 A Silentbox Rohrventilator schallgedämpft DN 315, 1-PH 230V regelbar, 2490m3/h, 360W

Helios SB EC 315 A Silentbox Rohrventilator schallgedämpft DN 315, 1-PH 230V regelbar, 2490m3/h, 360W

Der Helios SB EC 315 A Silentbox Rohrventilator ist ein schallgedämpfter Radial-Rohrventilator mit einem Durchmesser von DN 315. Er ist mit einem drehzahlregelbaren EC-Außenläufermotor ausgestattet, arbeitet bei 230 Volt und erreicht einen Volumenstrom von bis zu 2490 m³/h bei einer aufgenommenen Leistung von 0,36 kW (360 Watt). Dieses Modell eignet sich ideal für Lüftungsanlagen, bei denen eine geräuscharme und effiziente Luftförderung erforderlich ist.

Wie ist der Silentbox Rohrventilator konstruiert?

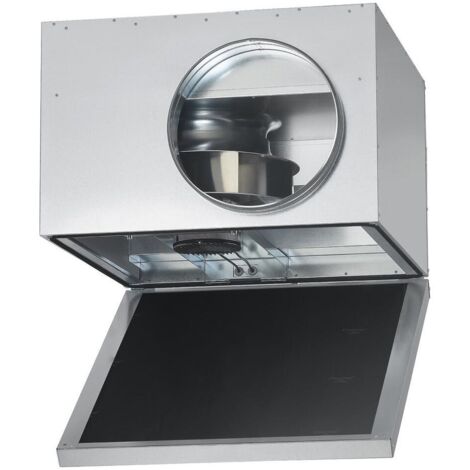

Das Gehäuse des SB EC 315 A EC Radial-Rohrventilators besteht aus verzinktem Stahlblech und ist mit runden Anschlussstutzen ausgestattet, die auf Normrohre abgestimmt sind. Eine schallabsorbierende Lochblech-Innenauskleidung, hinterlegt mit einer 50 mm starken Mineralfaserplatte, sorgt für die effektive Geräuschdämpfung. Der Deckel ist abnehmbar, wodurch der Ventilatorraum und die Gehäusespirale frei zugänglich sind. Motor und Laufrad sind ausschwenkbar, was Wartungsarbeiten erleichtert.

Welche Merkmale weist der EC-Motor und das Laufrad auf?

Der Ventilator wird von einem drehzahlsteuerbaren EC-Außenläufermotor angetrieben, der die Schutzart IP44 aufweist und einen hohen Wirkungsgrad bietet. Das energiesparende Radiallaufrad mit rückwärts gekrümmten Schaufeln trägt zu einem geräuscharmen Lauf bei und ist dynamisch gewuchtet. Der Motor ist wartungs- und funkstörungsfrei sowie kugelgelagert. Eine integrierte elektronische Temperaturüberwachung für den EC-Motor und die Elektronik ist ebenfalls vorhanden.

Welche Optionen zur Drehzahlsteuerung sind verfügbar?

Serienmäßig ist der Ventilator mit einem internen Potentiometer ausgestattet, das die Einstellung einer beliebigen Ventilatordrehzahl zwischen minimaler und maximaler Drehzahl ermöglicht. Die stufenlose Drehzahlsteuerung kann zusätzlich mit einem externen Potentiometer oder mit dem Universal-Regelsystem Eur-EC erfolgen. Der Anschluss erfolgt über einen serienmäßigen Klemmenkasten mit der Schutzart IP 54 an einem ausgeführten Kabel.

Technische Daten

• Volumenstrom bei 0 Pa: 2490 m³/h
• Max. Druckerhöhung: 500 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 1660 1/min
• Aufgenommene Leistung: 0,36 kW
• Gewicht: 35 kg
• Schallleistung: 57 dB
• Schalldruck (1 m): 49 dB
• Spannung: 230 Volt
• Schutzart: IP 44

Der Helios SB EC 315 A Silentbox Rohrventilator bietet eine geräuscharme und energieeffiziente Lösung für anspruchsvolle Lüftungsanwendungen. Mit einem Volumenstrom von 2490 m³/h und einer aufgenommenen Leistung von 0,36 kW ist er leistungsstark und gleichzeitig durch seine schallgedämpfte Bauweise diskret im Betrieb. Die flexible Drehzahlsteuerung und die robuste Konstruktion aus verzinktem Stahlblech machen ihn zu einer zuverlässigen Komponente in modernen Lüftungssystemen.

Produktspezifikation

• Hersteller-Warengruppe: Rohrventilatoren und Zubehör
• Hersteller-Produktgruppe: Radiale Rohrventilatoren RR
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 2160
• Anschlussspannung: 230
• Leistungsaufnahme: 0,33
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP54
• Max. Lufttemperatur: 60
• Motor mit 2 Drehzahlen: nein
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: nein
• Polumschaltbar: nein
• Länge: 658
• Kanaldurchmesser: 315
• Anschluss: Einschubende
