Helios SB EC 400 A Silentbox Rohrventilator schallgedämpft DN 400, 1-PH 230V regelbar, 2980m3/h, 360W

Helios SB EC 400 A Silentbox Rohrventilator schallgedämpft DN 400, 1-PH 230V regelbar, 2980m3/h, 360W

Der Helios SB EC 400 A Silentbox ist ein schallgedämpfter Radial-Rohrventilator der Marke Helios, konzipiert für den Einsatz in Rohrsystemen mit einem Nennmaß von DN 400. Er ist mit einem drehzahlregelbaren EC-Außenläufermotor ausgestattet, arbeitet bei 230 Volt und erreicht einen Volumenstrom von bis zu 2980 m³/h bei einer Leistung von 0,36 kW. Dieses Modell bietet eine effiziente und geräuscharme Lösung für Lüftungsanlagen, bei denen eine reduzierte Geräuschentwicklung erforderlich ist.

Wie ist der Helios SB EC 400 A Silentbox konstruiert?

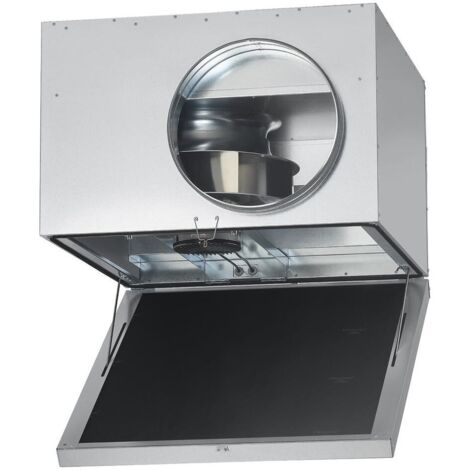

Das Gehäuse des Rohrventilators besteht aus verzinktem Stahlblech und verfügt über runde Anschlussstutzen, die auf Normrohre abgestimmt sind. Für eine effektive Geräuschdämpfung sorgt eine schallabsorbierende Lochblech-Innenauskleidung, die mit einer 50 mm starken Mineralfaserplatte hinterlegt ist. Der ausschwenkbare Deckel ermöglicht einen freien Zugang zum Ventilatorraum, zur Gehäusespirale sowie zu Motor und Laufrad, was Wartungsarbeiten vereinfacht.

Welche Antriebs- und Laufradeigenschaften bietet der Ventilator?

Angetrieben wird der Ventilator von einem drehzahlsteuerbaren EC-Außenläufermotor in Schutzart IP44, der sich durch einen hohen Wirkungsgrad auszeichnet. Der Motor ist wartungs- und funkstörungsfrei sowie kugelgelagert und verfügt über eine integrierte elektronische Temperaturüberwachung. Das energiesparende Radiallaufrad ist mit rückwärts gekrümmten Schaufeln ausgestattet und dynamisch gewuchtet, was zu einem geräuscharmen und effizienten Betrieb beiträgt.

Welche Regelungs- und Anschlussmöglichkeiten sind vorhanden?

Die Drehzahl des Ventilators ist stufenlos regelbar. Dies kann über das serienmäßig integrierte interne Potentiometer, ein externes Potentiometer oder das Universal-Regelsystem Eur-EC erfolgen. Der elektrische Anschluss wird über einen serienmäßigen Klemmenkasten in Schutzart IP 54 an einem ausgeführten Kabel vorgenommen.

Technische Daten

• Nennweite: DN 400
• Volumenstrom bei 0 Pa: 2980 m³/h
• Max. Druckerhöhung: 480 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 1640 1/min
• Aufgenommene Leistung: 0,36 kW
• Gewicht: 52 kg
• Schallleistung: 60 dB(A)
• Schalldruck (1 m): 51 dB(A)
• Spannung: 230 Volt

Der Helios SB EC 400 A Silentbox Rohrventilator kombiniert eine robuste Bauweise aus verzinktem Stahlblech mit einer effektiven Schalldämpfung durch eine 50 mm starke Mineralfaserplatte. Mit einem Volumenstrom von 2980 m³/h und einer aufgenommenen Leistung von 0,36 kW bietet er eine leistungsstarke und zugleich leise Lösung für anspruchsvolle Lüftungsaufgaben. Die integrierte Drehzahlsteuerung und der energieeffiziente EC-Motor tragen zur Flexibilität und Wirtschaftlichkeit im Betrieb bei, während die Schutzart IP44 eine zuverlässige Funktion sicherstellt.

Produktspezifikation

• Hersteller-Warengruppe: Rohrventilatoren und Zubehör
• Hersteller-Produktgruppe: Radiale Rohrventilatoren RR
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 3000
• Anschlussspannung: 230
• Leistungsaufnahme: 0,34
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP54
• Max. Lufttemperatur: 60
• Motor mit 2 Drehzahlen: nein
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: nein
• Polumschaltbar: nein
• Länge: 763
• Kanaldurchmesser: 400
• Anschluss: Einschubende
