Allgemeine Beschreibung

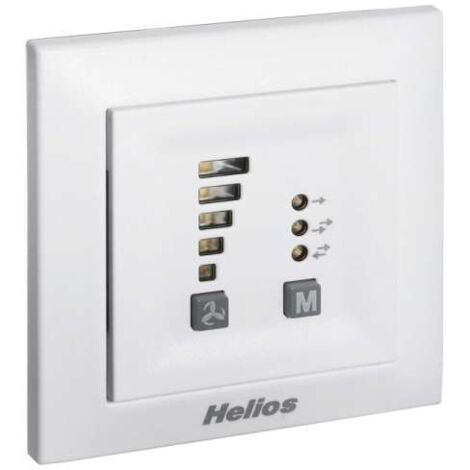

Die Helios KWL 45 STS-UP Steuerung ist ein komplettes Steuerungsset, bestehend aus einem Bedienelement und einem Schaltnetzteil, das speziell für das dezentrale Lüftungsgerät KWL EC 45 der EcoVent Verso Serie entwickelt wurde. Diese Unterputz-Steuerung ermöglicht eine effiziente und bedarfsgerechte Regelung von Lüftungssystemen und ist für die Installation in einer Unterputzdose mit einer Tiefe von 61 mm konzipiert. Sie eignet sich ideal für den Einsatz in Wohn- und Gewerberäumen, in denen eine bedarfsgerechte Lüftung mit Wärmerückgewinnung gewünscht wird.Technische daten
- Montageart: Unterputz (Tiefe 61 mm)
- Max. Geräteeinheiten pro UP-Netzteil: 6
- Max. Geräteeinheiten pro Bedienelement: 8
- Lüftungsstufen: 5
- Betriebsarten: 4 (Wärmerückgewinnung, Querlüftung, Zuluft, Abluft)
- Bedienung: 2-Tasten-Bedienung
- Sicherheitsfunktion: Passwortschutz
- Erweiterung: Anschluss für Feuchtesensor HY3/HY3SI
- Schnittstelle: USB zur PC-Konfiguration
Kompatibilität und Zubehör
- Kompatibel mit Feuchtesensoren HY3 und HY3SI
- Erweiterungsmodul KWL 45 EM für Abluftventilatoren
Installation
Das Schaltnetzteil ist für die Installation in einer Unterputzdose mit einer Tiefe von 61 mm vorgesehen. Um dieses Produkt in die Hausinstallation integrieren zu können, muss ein Eingriff in das 230Volt-Netz erfolgen. Arbeiten am 230Volt-Netz dürfen nur von einer Elektrofachkraft (nach VDE 0100) erfolgen.
Anwendung
Die Steuerung ermöglicht die Auswahl von 5 verschiedenen Lüftungsstufen sowie 4 Betriebsarten, darunter Wärmerückgewinnung (WRG), Querlüftung, Zuluft- und Abluftbetrieb. Ein integrierter Passwortschutz sichert die Einstellungen. Zusätzlich ist ein externer, potentialfreier Kontakt vorhanden, der die Aktivierung von Standby, Querlüftung, Zu- oder Abluft sowie einem Partybetrieb ermöglicht.
Weitere Informationen
Die elektrische Sicherheit des Produkts ist nach DIN EN 60335-1 durch Prüfungen nachgewiesen. Zudem erfüllt es die EMV-Anforderungen gemäß der Richtlinie 2004/108/EG, insbesondere die Störaussendung nach Haushaltsstandard (DIN EN 55014-1) und die Störfestigkeit nach Industriestandard (DIN EN 5514-2).
