Allgemeine Beschreibung

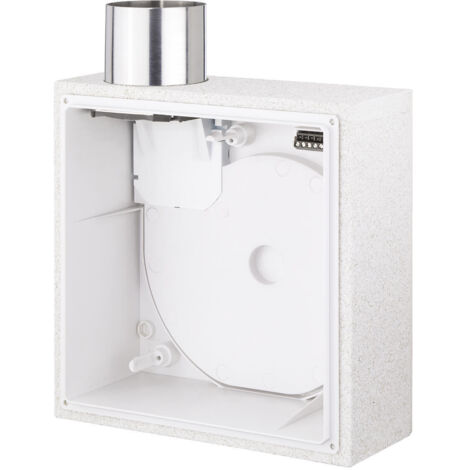

Das Helios ELS-GUB UP-Gehäuse mit Brandschutzabsperrklappe und -ummantelung K90 ist ein Unterputzgehäuse in Flachbauweise, das für den Einbau in Lüftungsschächte, Vorwandsysteme, Wände oder Decken mit Brandschutzklassifikation konzipiert ist. Es ermöglicht die Lüftung von Küche, Bad oder WC und bietet eine sichere Lösung für brandschutzrelevante Anwendungen.Technische daten
- Maße (B x H x T): 262 x 262 x 95 mm
- Brandschutzklassifikation: K90 (18017)
- Ausblasstutzen Durchmesser: DN 80 mm
- Rückluftsperrklappe: Metall, rostfreier Edelstahl, luftdicht
- Drehbarkeit: 90 Grad nach links oder rechts
- DIBt-Zulassung: Nr. Z-51.1-193
- Empfohlene Ventilatorleistung (Wohnungsküchen): 100 m³/h
Installation
Das Gehäuse ist für den Unterputz-Einbau in Wand, Decke und K90 qualifizierte Lüftungsschächte konzipiert. Es kann in Lüftungsschächte, Vorwandsysteme, Wände oder Decken mit Brandschutzklassifikation eingebaut werden. Für eine flexible Ausrichtung ist das Gehäuse um 90 Grad nach links oder rechts drehbar. Der Elektro-Anschluss wird durch eine entnehmbare Steckverbindung vereinfacht. Ein Putzdeckel wird für die Rohbauphase mitgeliefert.
Anwendung
Das Gehäuse ist zur Lüftung von Küche, Bad oder WC vorgesehen. Es verfügt über einen Metall-Ausblasstutzen (DN 80 mm) oben. Für Wohnungsküchen wird ein Ventilator-Einsatz mit 100 m³/h empfohlen.
Weitere Informationen
Das Gehäuse bietet eine wartungsfreie Brandschutz-Absperrvorrichtung und eine integrierte Verriegelung bei Schmelzlotauslösung. Die luftdichte Rückluftsperrklappe erfüllt die Anforderungen einer Kaltrauch-Absperrklappe.
