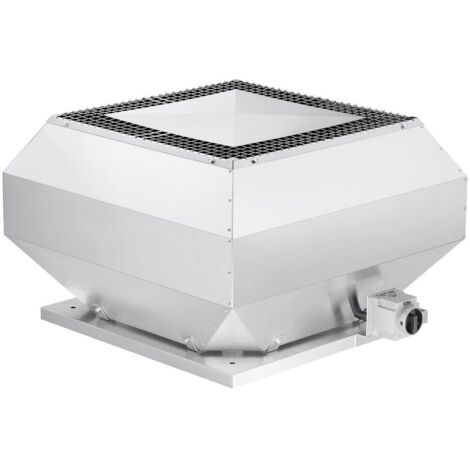

Helios VDD EC 450 B Vertikal-Dachventilator 3-PH 400V, EC-Motor, 9955m3/h, 2,9kW

Helios VDD EC 450 B Vertikal-Dachventilator 3-PH 400V, EC-Motor, 9955m3/h, 2,9kW

Der Helios VDD EC 450 B Vertikal-Dachventilator ist eine leistungsstarke Lösung für die vertikale Entlüftung. Ausgestattet mit einem energieeffizienten EC-Motor und einem wirkungsgradoptimierten Aluminiumgehäuse, bietet dieses 3-Phasen-Gerät eine Spannung von 400 V. Mit einem Volumenstrom von 9955 m³/h und einer aufgenommenen Leistung von 2,9 kW eignet sich der Dachventilator für anspruchsvolle Lüftungsaufgaben.

Wie ist der Helios VDD EC 450 B konstruiert?

Der VDD EC 450 B Dachventilator verfügt über ein wirkungsgradoptimiertes Gehäuse aus seewasserbeständigem Aluminium, das einen integrierten Eingriffsschutz bietet. Die Motortragplatte und die Grundplatte sind aus verzinktem Stahl gefertigt und mit einer Einströmdüse versehen. Die Grundplatte ist zudem mit einer Gewindeschraube zur Befestigung von saugseitigem Zubehör nach DIN 24155, Bl. 3 ausgestattet. Ein serienmäßiges Schutzgitter an der Ausblasseite entspricht den Anforderungen der DIN EN ISO 13857. Das Hochleistungs-Radiallaufrad mit rückwärts gekrümmten Schaufeln besteht aus verzinktem Stahlblech und ist dynamisch nach DIN ISO 1940-1 gewuchtet.

Welche Vorteile bietet der EC-Motor und die Steuerungstechnik?

Der Helios VDD EC 450 B ist mit einem energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in geschlossener Bauart (Schutzart IP 54) ausgestattet. Dieser Motor erreicht höchste Wirkungsgrade und ist kugelgelagert mit Feuchteschutzisolation, was ihn wartungs- und funkstörungsfrei macht. Eine integrierte elektronische Temperaturüberwachung schützt den EC-Motor und die Elektronik. Die Drehzahl lässt sich stufenlos über ein Potentiometer oder ein Universal-Regelsystem steuern, was eine präzise Anpassung an den jeweiligen Bedarf ermöglicht. Der außenliegende Klemmenkasten besitzt die Schutzart IP 65 und ist mit einem Revisionsschalter versehen.

Welche Leistungsdaten sind für den Betrieb relevant?

Der VDD EC 450 B erreicht einen Volumenstrom von 9955 m³/h bei 0 Pa und eine maximale Druckerhöhung von 1200 Pa. Die Fördermitteltemperatur kann bis zu 60 °C betragen, bei einer Fördermitteldichte von 1,2 kg/m³. Die Drehzahl liegt bei 1800 1/min. Die aufgenommene Leistung beträgt 2,90 kW bei einer Spannung von 400 Volt und einer Stromaufnahme von 4,2 Ampere bei 50 Hz Frequenz. Die Schalleistung beträgt 79 dB(A) und der Schalldruck in 4 Metern Entfernung 68 dB(A). Das Gerät ist in Isolierklasse F eingestuft und besitzt die Schutzart IP 54.

Technische Daten

• Volumenstrom bei 0 Pa: 9955 m³/h
• Max. Druckerhöhung: 1200 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 1800 1/min
• Aufgenommene Leistung: 2,90 kW
• Spannung: 400 V
• Stromaufnahme: 4,2 A
• Gewicht: 47 kg
• Schalleistung: 79 dB(A)
• Schutzart: IP 54

Der Helios VDD EC 450 B Dachventilator überzeugt durch seine hohe Leistung und Effizienz bei der Luftförderung. Mit seinem robusten, seewasserbeständigen Aluminiumgehäuse und dem wartungsfreien EC-Motor ist er für anspruchsvolle Lüftungsanwendungen geeignet. Die stufenlose Drehzahlregelung und die integrierte Temperaturüberwachung sorgen für einen sicheren und flexiblen Betrieb bei einer Leistung von 2,9 kW und einem Volumenstrom von bis zu 9955 m³/h.

Produktspezifikation

• Hersteller-Warengruppe: Dachventilatoren
• Hersteller-Produktgruppe: Dachlüfter vertikal ausblasend
• Netzfrequenz: 50
• Bemessungsspannung: 400
• Werkstoff des Gehäuses: Aluminium
• Selbsttätige Verschlussklappe integriert: nein
• Volumenstrom: 9955
• Nennleistung: 2900
• Mediumtemperatur: -20 - 60
• Schutzart (IP): IP54
• Abluftrichtung: vertikal
