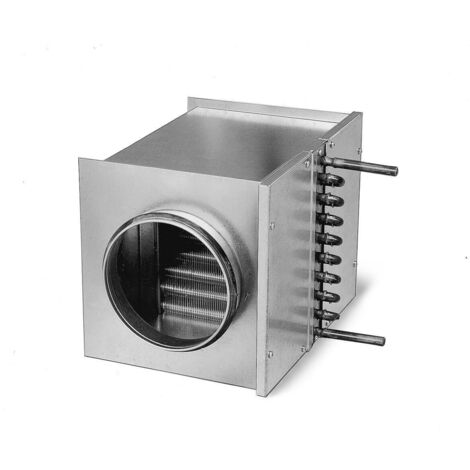

Helios WHR 160 Warmwasser-Heizregister für Rohrdurchmesser DN 160

Helios WHR 160 Warmwasser-Heizregister für Rohrdurchmesser DN 160

Das Helios WHR 160 Warmwasser-Heizregister ist für Rohrdurchmesser von 160 mm konzipiert und eignet sich ideal für den Rohrstrecken-Einbau. Es verfügt über ein robustes Gehäuse aus verzinktem Stahlblech und beidseitige Anschlüsse mit Gummi-Lippendichtung, die eine einfache Integration in Normrohre ermöglichen. Dieses Heizregister ist eine effiziente Lösung für die Wärmeübertragung in Lüftungs- und Heizungsanlagen.

Wie ist das Helios WHR 160 konstruiert?

Das Heizregister besteht aus Kupfer-Rohren, die mit aufgepressten Aluminium-Lamellen als Wärmetauscher ausgestattet sind. Das Gehäuse aus verzinktem Stahlblech sorgt für Stabilität und Korrosionsschutz. Die beidseitigen Anschlüsse mit Gummi-Lippendichtung erleichtern den Einbau in Rohre mit einem Durchmesser von 160 mm. Die Wasseranschlussrohre sind mit Außengewinde versehen.

Welche Leistungsdaten und Betriebsparameter bietet das Heizregister?

Das WHR 160 ist für eine maximale Betriebstemperatur von 100 °C und einen maximalen Betriebsdruck von 8 bar ausgelegt. Die Wärmeleistung beträgt 5,5 kW bei einer Temperaturdifferenz von 90/70 °C. Bei 60/40 °C und einem Luftvolumenstrom von 250 m³/h erreicht es eine Wärmeleistung von 3,1 kW.

Wie gestaltet sich die Installation und Instandhaltung des WHR 160?

Die Konstruktion des Warmwasser-Heizregisters ist auf einen unkomplizierten Rohrstrecken-Einbau ausgelegt. Die beidseitigen Anschlüsse mit Gummi-Lippendichtung erleichtern die Montage in Normrohre. Für Wartungsarbeiten und eine einfache Installation sind zwei Revisionsdeckel vorhanden.

Technische Daten

• Rohrdurchmesser: DN 160 mm
• Gehäusematerial: verzinktes Stahlblech
• Wärmetauscher: Kupfer-Rohre mit Aluminium-Lamellen
• Betriebstemperatur: max. 100 °C
• Betriebsdruck: max. 8 bar
• Wasseranschluss: Außengewinde
• Wärmeleistung (90/70 °C): 5,5 kW
• Wärmeleistung (60/40 °C bei 250 m³/h): 3,1 kW
• Anschlüsse: beidseitig mit Gummi-Lippendichtung

Das Helios WHR 160 Warmwasser-Heizregister bietet eine zuverlässige und effiziente Lösung für die Lufterwärmung in Rohrstrecken. Mit seiner robusten Bauweise aus verzinktem Stahlblech, dem Wärmetauscher aus Kupfer-Rohren mit Aluminium-Lamellen und einer Wärmeleistung von bis zu 5,5 kW ist es eine geeignete Komponente für Lüftungs- und Heizungsanlagen mit einem Rohrdurchmesser von 160 mm.

Produktspezifikation

• Hersteller-Warengruppe: Rohrventilatoren und Zubehör
• Hersteller-Produktgruppe: Zubehör f.Rohrradialventil.RR
