HETTICH VB 19/21 Exzenter-Verbindungsbeschlag, 19-20 mm Fachb, Bohr ø30+10

Ähnliches Produkt geliefert von

Montagewinkel SIMPSON - A40xB50xC50x2mm - EA554/2

0,80 €

186

Verkauft von Vasalat

Produktinformationen

Beschreibung

Allgemeine Beschreibung

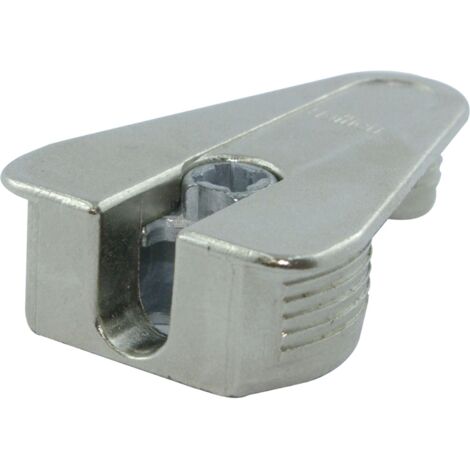

Der Exzenter-VB 21 ist ein hochwertiger Verbindungsbeschlag aus vernickeltem Zinkdruckguss, der für stabile form- und kraftschlüssige Verbindungen von Fachböden mit Seitenwänden sorgt. Er bietet eine hohe Belastbarkeit und ist ideal für den Einsatz im System 32 geeignet.

Technische daten

Bohrabstand: 32 mm
Einlassbohrungen: ø 30 mm und 10 mm
Fachbodenstärke: 19 mm
Plattendicke max.: 20 mm
Plattendicke min.: 19 mm
Material: Zinkdruckguss vernickelt
Typ: VB 19/21
Werksnummer: 47454

Kompatibilität und Zubehör

Einsetzbar für Fachböden mit einer Stärke von 19-20 mm
Kompatibel mit dem System 32

Installation

Der Beschlag wird in eine Doppelbohrung eingedrückt. Eine Durchgangsbohrung im Boden ist erforderlich, um den Exzenter auch von oben verspannt einsetzen zu können.

Anwendung

Der Fachboden kann sowohl von oben als auch stirnseitig eingesetzt werden. In speziellen Anwendungsfällen kann durch den Beschlag hindurch auch ein Sockelversteller betätigt werden.
