HF-Leistungsdetektor 1-600 MHz, genaue Messung von -74 dBm bis 18 dBm für Hochfrequenzanalysatoren

Willkommen in unserem Shop!

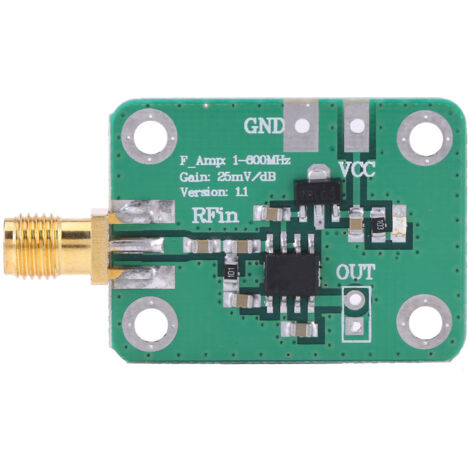

Dieser logarithmische HF-Detektor ist ein Präzisionsinstrument zur Messung der Leistung von Hochfrequenzsignalen. Er deckt einen breiten Frequenzbereich von 1 MHz bis 600 MHz ab und bietet somit vielseitige Einsatzmöglichkeiten.

Er arbeitet in einem beeindruckenden Dynamikbereich von -74 dBm bis +18 dBm. Sein Funktionsprinzip beruht auf der präzisen Umwandlung der Leistung des eingehenden HF-Signals in eine Gleichspannung, die proportional zum Logarithmus dieser Leistung ist. Je höher also die Signalleistung oder -frequenz, desto höher die Ausgangsspannung. Die typische Detektionssteigung beträgt 25 mV/dBm für eine lineare Messung in Dezibel.

Dieses Modul eignet sich ideal für die HF-Signalerkennung, Leistungsmessung und Überwachung der Umgebungsfeldstärke.

Es kann auch als Schlüsselkomponente in automatische Verstärkungsregelungs- (AGC) oder Pegelregelungs- (ALC) Regelkreise integriert werden. Mit entsprechenden Modifikationen kann es sogar als Basis für ein HF-Wattmeter dienen, das Leistungen von 1 mW bis 1 kW messen kann.

Detaillierte technische Daten:

Betriebsfrequenz: 1 MHz bis 600 MHz

Messbarer Leistungsbereich: -74 dBm bis +18 dBm

Ausgangsspannung: 0 bis 2,5 V

Typische Detektionsflanke: 25 mV/dBm

Eingangsimpedanz: 50 Ohm

Versorgungsspannung: 6 bis 15 V DC

HF-Eingangsanschluss: SMA-Buchse

Pinbelegung: OUT (Detektionsausgang), VCC (DC-Stromversorgung)

Ihre Bestellung umfasst genau: 1 Stück Logarithmischer Detektor RF.
