Allgemeine Beschreibung

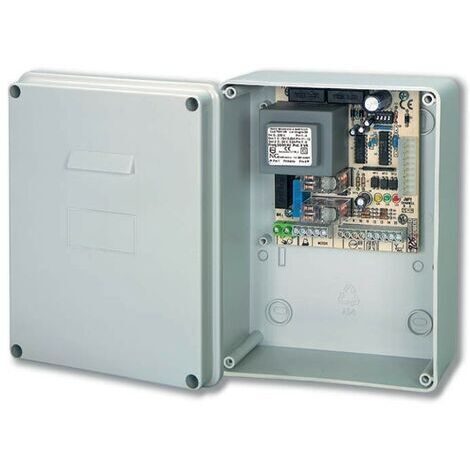

Die Hiltron Steuerung PCM1 ist eine hochentwickelte Automatisierungssteuerung für Rollläden, die speziell für den Einsatz mit Getriebemotoren konzipiert ist, die mit Endschaltern ausgestattet sind. Sie ermöglicht eine präzise Steuerung des Getriebemotors sowie der Sicherheitsperipheriegeräte wie Fotozellen und Blinklichter während des Öffnens und Schließens der Rollläden.Technische daten
- Nennversorgungsspannung: 230V~ ±10% 50Hz
- Verbrauch im Leerlauf: 8 Watt
- Nominale Ausgangsspannung für Zubehör: 24V~ ±5%
- Maximaler Ausgangsstrom für Zubehör: 500 mA
- Betriebstemperatur: -25ºC bis +55ºC
- Schutzart: IP55
- Abmessungen: 200 x 196 x 80 mm
- Gewicht: 745 Gramm
Installation
Die Installation erfolgt über einen Schlüsselschalter oder Taster. Die Steuerung kann in zwei Betriebsarten konfiguriert werden: automatisch und schrittweise. Bei der automatischen Betriebsart führt ein Impuls einen vollständigen Zyklus von Öffnen-Pause-Schließen aus, während im schrittweisen Betrieb jeder Impuls die Bewegungen zyklisch ausführt.Anwendung
Die Steuerung ist ideal für die Automatisierung von Rollläden und bietet folgende Funktionen:- Automatischer Betrieb mit vollständigem Zyklus
- Schrittweiser Betrieb mit zyklischen Bewegungen
- Blockierung der Klappe bei jedem Impuls
- Integration von Sicherheitsfunktionen durch Fotozellen
Weitere Informationen
HINWEIS: Wenn der Endschalter nicht innerhalb von 60 Sekunden eingreift, hält das Steuergerät trotzdem an.
