Hochfrequenz-Stehwellenverhältnis-Analysator 1–500 MHz, 3 Anschlüsse für HF-Antennen- und Schaltungstests

Willkommen in unserem Shop!

Diese SWR-Brücke (Stehwellenverhältnis) ist ein unverzichtbares und vielseitiges HF-Messgerät. Dank ihrer Mikroband-Schaltung eignet sie sich hervorragend für den HF-Frequenzbereich von 1 bis 500 MHz und erfüllt somit die Anforderungen von Hochfrequenzanwendungen.

Zu ihren wichtigsten Leistungsmerkmalen zählt die außergewöhnliche Richtwirkung von typischerweise über 30 dB bei 500 MHz, die präzise Messungen gewährleistet.

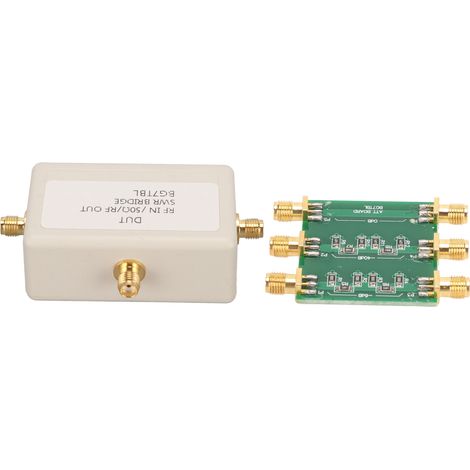

Sie ist für hohe Eingangsleistungen bis zu +13 dBm bei einer charakteristischen Impedanz von 50 Ω geeignet. Die Brücke verfügt über drei deutlich gekennzeichnete Anschlüsse: Der linke Anschluss ist der HF-Eingang (zum Anschluss an die Scanquelle eines Spektrumanalysators), der mittlere Anschluss dient zum Anschluss der Antenne oder des zu prüfenden Schaltkreises und der rechte Anschluss ist der Ausgang (zum Anschluss an den Signaleingang des Spektrumanalysators). Gefertigt aus ABS und Leiterplatte, ist sie robust und zuverlässig. Sie findet breite Anwendung in der Antennenmessung und -abstimmung sowie beim Debuggen und Testen von HF-Anpassungsschaltungen. Ihre Bestellung umfasst: 1 x SWR-Brücke, 1 x Dämpfungsglied
