Hochpräzise CNC-Werkzeugvoreinstelllehre für 4-Zeilen- und Z-Achsen-Graviermaschinen

Willkommen in unserem Shop!

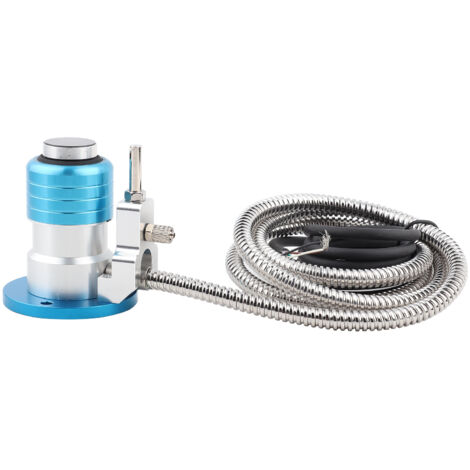

Entdecken Sie unsere automatische Werkzeugvoreinstelllehre – ein Präzisionsinstrument für zuverlässigen und langlebigen Einsatz in anspruchsvollsten Bearbeitungsumgebungen.

Diese automatische Werkzeugvoreinstelllehre ist einzeln erhältlich. Sie ist wasser- und staubdicht (Schutzart IP67) und gewährleistet so eine hervorragende Haltbarkeit auch bei Kühlmittel und Metallspänen. Sie bietet hohe Genauigkeit und außergewöhnliche Stabilität ohne integrierten Verstärker. Sie ist unempfindlich gegenüber Temperatur- und Spannungsschwankungen am Arbeitsplatz und kann direkt an Ihre CNC- oder SPS-Steuerung angeschlossen werden.

Die Messung erfolgt durch direkten Kontakt über die Werkzeugspitze und garantiert so eine präzise Positions- und Größenbestimmung mit einer bemerkenswerten Wiederholgenauigkeit von 0,001 mm. Zu den praktischen Funktionen gehören ein Alarmsignal bei zu großem Hub und eine integrierte Gebläsefunktion zur automatischen Reinigung der Kontaktfläche. Seine Konstruktion ist robust: Das Gehäuse besteht aus geschliffenem 4S-Material, das langlebig und widerstandsfähig ist, während die Kontaktfläche aus einem hartgebundenen Material gefertigt ist.

**Technische Daten:**

* **Artikeltyp:** Automatische Werkzeugvoreinstelllehre

* **Ausgangsmodus:** B (Normalerweise geschlossen - NC)

* **Hub:** 5 mm

* **Elektrische Lebensdauer:** 3 Millionen Betätigungen

* **Kontaktkraft:** 1,5 N

* **Gehäusematerial:** Geschliffenes 4S

* **Kabel und Schutzschlauch:** 2 Meter langes, ölbeständiges Kabel (4 Adern) mit Schutzschlauch (minimaler Biegeradius 25 mm pro Meter).

**Elektrische Aspekte:** Stromversorgung: DC 24 V ± 10 %, max. 20 mA. Besondere Aufmerksamkeit ist der Erdung zu widmen und, bei Modellen mit LEDs, auf die korrekte Polarität (+/-) beim Anschließen zu achten. Informationen zu Modellen mit Schnittstelleneinheit finden Sie im mitgelieferten Handbuch.
