Allgemeine Beschreibung

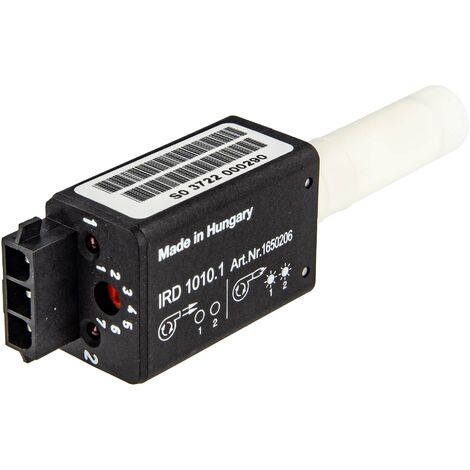

Der Satronic Infrarot-Flackerdetektor IRD 1010 (Hersteller-Nummer: 1650206) ist eine Flammenüberwachungseinrichtung, die speziell für die Überwachung von gelb oder blau brennenden Ölflammen entwickelt wurde. Das Gerät nutzt das Infrarot-Flackerprinzip zur Detektion des Flackerlichts der Flamme und ist unempfindlich gegenüber Gleichlichtstrahlung, wie sie von glühenden Kesselwänden ausgehen kann. Der IRD 1010 ersetzt die Typen IRD 910, 911 und 911 vi und kann an einen Satronic Ölfeuerungsautomaten angeschlossen werden.Technische daten
- Betriebsspannung: 220 / 240 V (-15... +10%) 50 Hz (50 - 60 Hz)
- Nennstromaufnahme: ca. 4 mA
- Eigenverbrauch: 1 VA
- Umgebungstemperatur: -20° C… +60° C
- Schutzart: IP 41
- Einbaulage: beliebig
- Gewicht: 40 g
- Spektralbereich: 800 - 1100 nm (mit Tageslichtsperrfilter)
- Maximum: 950 nm
- Frequenzbereich: 15 Hz - 250 Hz (-12 dB)
- Einstellbereich Empfindlichkeit: ca. 1 : 20 (26 dB)
- Einschaltverzögerung: < 3.5 s
- Reaktionszeit: < 0.1 s
- Abmeldezeit: < 1 s
Kompatibilität und Zubehör
- Passend für Abig: Nova 2014 AC, Nova 2014 BC - Ref.-Nr. : 70210-011
- Passend für Buderus: BRE, TE 1.0/1.1 - Ref.-Nr.: 5883617
- Passend für elco: V-BL01.22/28/35, V-BL01.18/22D, V-BL1.20, V-BL1.24, V-BL1.28, V-BL1.30, V-BL1.35, E018.18/22L-Z, EK01.828/3SL-NH, EK018.2BL-NH (SH113), EK1B.3SL-NH (SH113), VB2.38-100 - Ref.-Nr.: 13012678 ersetzt 13011127
- Passend für MAN: RE 1LN/RE2 - Ref.-Nr.: 95.95214-0048
- Passend für Intercal: BNR 10, BNR 100 - Ref.-Nr.: 88.70020-0300
Installation
Die Montage des IRD 1010 darf nur von qualifizierten Fachkräften durchgeführt werden. Achten Sie beim Austausch auf den korrekten Anschluss des Geräts.Anwendung
Der IRD 1010 wird zur Überwachung von Ölflammen eingesetzt und ist mit verschiedenen Steuergeräten kompatibel, darunter:- IRD 1010
- DKO 970, 972, 974, 976
- DMO 976
- DKW 974, 976
- TF 801, 802.1, 804
- TF 830.1, 832.1, 834.1, 834E.1, 834.2, 836
- TF 844, 974, 976
- MMD 900, 900.1
- TTO 872, 876
- MMO 872, 876
- TMO 720-4
