Allgemeine Beschreibung

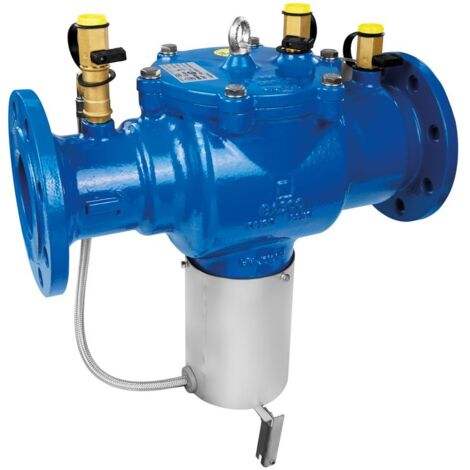

Der Resideo Systemtrenner BA300 ist eine hochwertige Armatur, die speziell zur Absicherung von Trinkwasseranlagen gegen Rückdrücken, Rückfließen und Rücksaugen bis einschließlich Flüssigkeitskategorie 4 nach DIN EN 1717 und DIN 12729 entwickelt wurde. Er arbeitet nach dem bewährten Dreikammernprinzip und besteht aus zwei Rückflussverhinderern, einem Ablassventil und drei Kugelhähnen für den Anschluss eines elektronischen Differenzdruck-Messgeräts, wie z.B. dem TK295. Das Gehäuse ist aus Sphäroguss mit einer robusten Polyamidbeschichtung gefertigt, während die Rückflussverhinderer aus nichtrostendem Stahl und Messing bestehen.Technische daten
- Höhe: 403 mm
- Nennweite: DN 65
- Einbaulänge: 356 mm
- Max. Mediumtemperatur (Dauerbetrieb): 65 °C
- Max. Vordruck: 10 bar
- Druckstufe Flansch: PN 10
- Nenndurchsatz: 35,8 m³/h
- Druckabfall bei Nenndurchfluss: 1 bar
- Kvs-Wert: 35,8
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Geeignet für Trinkwasser: ja
Kompatibilität und Zubehör
- Geeignet für den Anschluss eines elektronischen Differenzdruck-Messgeräts (z.B. TK295)
Installation
- Einbaulage: horizontal, Ablassventil nach unten
Weitere Informationen
- DVGW-, ACS-, NF- und Belgaqua-zertifiziert
- Wartungspflichtige Armatur nach DIN EN 806-5
- Werkstoff des Gehäuses: Gusseisen
- Anschlüsse: Flansch
