Allgemeine Beschreibung

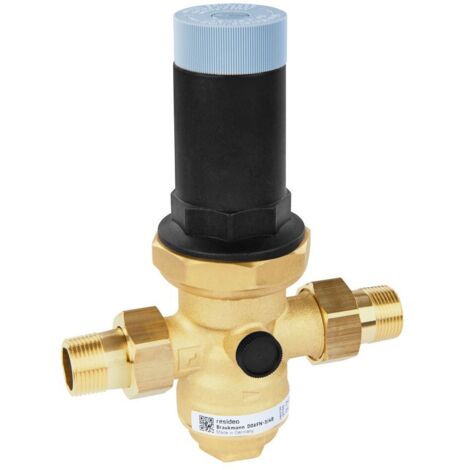

Der Resideo Druckminderer D06FN ist eine Niederdruckausführung, die mit einem patentierten Druckausgleichssystem und einem eingebauten Niro-Feinsieb (ca. 0,16 mm) ausgestattet ist. Das Gehäuse sowie die Verschraubungen bestehen aus Messing, während die Federhaube aus Kunststoff gefertigt ist. Der Ventileinsatz ist aus korrosionsfestem Kunststoff und kann ausgetauscht werden. Der Druckminderer ist für Trinkwasser geeignet und hat Außengewindeanschlüsse mit konischem Gasgewinde (BSPT).Technische daten
- Höhe: 175 mm
- Nennweite: DN 32
- Nenndurchmesser: 1 1/4 Zoll (32 mm)
- Kvs-Wert: 9,1
- Nenndruck: PN 25
- Vordruck: bis 25 bar
- Hinterdruck: 0,5 bis 2 bar einstellbar (voreingestellt auf 1,5 bar)
- Mediumtemperatur: 2 °C - 30 °C
- Werkstoff des Gehäuses: Messing, entzinkungsbeständig (DZR)
- Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten: ja
- Geeignet für Gase: nein
- Geeignet für Dampf: nein
Installation
- Anschluss 1: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
- Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
- Winkel der Spindel: 90°
- Mit Kupplungsanschluss 1: ja
- Mit Kupplungsanschluss 2: ja
- Schlüsselweite Überwurfmutter: 52 mm
Anwendung
Der Druckminderer wird zur Regulierung des Wasserdrucks in Trinkwasseranlagen eingesetzt und sorgt für einen konstanten Hinterdruck, um die Sicherheit und Effizienz der Installation zu gewährleisten.Weitere Informationen
- Mit Manometer: nein
- Typenzulassung nach BBR/EKS: nein
