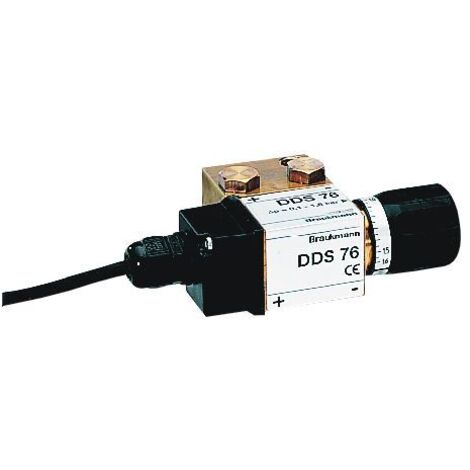

Resideo Differenzdruckschalter DDS76, Kunststoff, 1 1/2"

Resideo Differenzdruckschalter DDS76, Kunststoff, 1 1/2"

Der Resideo Differenzdruckschalter DDS76 vom Typ Braukmann ist ein wesentliches Bauteil aus Kunststoff zur automatischen Steuerung des Rückspülvorgangs von Feinfiltern. Er ist speziell für die Feinfilter F76S in Verbindung mit der Rückspülautomatik Z11S sowie für die Feinfilter F78TS mit der Rückspülautomatik Z11AS konzipiert. Mit einer Nennweite von 1 1/2 Zoll und einem einstellbaren Differenzdruckbereich von 0,1 bis 1,6 bar ermöglicht dieses Gerät eine präzise und effiziente Filterreinigung in Trinkwasserinstallationen.

Wie funktioniert der Resideo Differenzdruckschalter DDS76?

Der Differenzdruckschalter DDS76 von Resideo steuert den Rückspülvorgang der Feinfilter F76S und F78TS. Die Verbindung zur jeweiligen Rückspülautomatik Z11S oder Z11AS erfolgt über ein dreiadriges, 1 Meter langes Kabel mit Kabelendhülsen. Sobald der eingestellte Differenzdruck erreicht ist, schließt ein potenzialfreier Kontakt im DDS76, wodurch die Rückspülung automatisch gestartet wird. Die werkseitige Einstellung liegt bei 1,0 bar, wobei die Schaltdifferenz in 31 Schritten mit einer Differenz von 0,05 bar einstellbar ist. Dies stellt eine kontinuierliche Filterleistung sicher und trägt zur Langlebigkeit der Filter bei.

Welche technischen Merkmale und Anschlüsse bietet der DDS76?

Der Resideo Differenzdruckschalter DDS76 ist für den Einsatz mit Trinkwasser ausgelegt und hält einem maximalen Arbeitsdruck von 16 bar stand. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 80 °C. Die elektrische Anbindung erfolgt über Kontakte mit einer maximalen Spannung von 24 V und einer maximalen Kontaktbelastung von 0,8 A. Der Schalter verfügt über die Schutzart IP54 und ist somit gegen Staub und Spritzwasser geschützt. Der Anschluss erfolgt über ein Außengewinde zylindrisch BSPP (ISO 228-1) mit einem Gewindemaß von 1/4 Zoll. Die Nennweite des Geräts beträgt 1 1/2 Zoll und ist passend für die Feinfilter F76S in den Größen 1 1/2 Zoll und 2 Zoll. Die kompakten Abmessungen betragen eine Baulänge von 44 mm, eine Bauhöhe von 67 mm und eine Bautiefe von 169 mm.

Technische Daten

• Nennweite: 1 1/2 Zoll
• Anschluss: Außengewinde zylindrisch BSPP (ISO 228-1)
• Einstellbereich Differenzdruck: 0,1 bis 1,6 bar
• Max. Arbeitsdruck: 16 bar
• Max. Mediumtemperatur (Dauerbetrieb): 80 °C
• Max. Spannung der Kontakte: 24 V
• Max. Kontaktbelastung: 0,8 A
• Schutzart: IP54
• Baulänge: 44 mm
• Bauhöhe: 67 mm

Der Resideo Differenzdruckschalter DDS76 bietet eine zuverlässige und automatische Lösung zur Steuerung der Rückspülung von Feinfiltern. Seine robuste Kunststoff-Bauweise, der breite Einstellbereich von 0,1 bis 1,6 bar und die Kompatibilität mit F76S und F78TS Filtern machen ihn zu einem unverzichtbaren Bestandteil für die Aufrechterhaltung der Wasserqualität. Mit einer Nennweite von 1 1/2 Zoll und einem maximalen Arbeitsdruck von 16 bar ist er für anspruchsvolle Trinkwasser-Anwendungen geeignet.

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Filter, -Kombinationen, Schmutzfänger
• Hersteller-Artikelnummer: DDS76-11/2
• Baulänge: 44
• Bauhöhe: 67
• Bautiefe: 169
• Anschluss: Außengewinde zylindrisch BSPP (ISO 228-1)
• Mit Display: nein
• Explosionsgeschützt: nein
• Schutzart (IP): IP54
• Max. Mediumtemperatur (Dauerbetrieb): 80
• Max. Spannung der Kontakte: 24
• Max. Arbeitsdruck: 16
• Max. Kontaktbelastung: 0,8
• Gewindemaß: 1/4 Zoll
• Anzahl der Schaltstufen: 31
• Messbereich unterer Wert in Bar: 0,1
• Messbereich oberer Wert in Bar: 1,6
• Max. Druckdifferenz (bar): 1,6
• Differenz zwischen Schaltschritten in Bar: 0,05
• Schaltdifferenz einstellbar: ja
• Differenzbereich/Schalthysterese 2: 0,1 - 1,6
• Ablesbar: ja
• Baulänge: 44
• Bauhöhe: 67
• Bautiefe: 169
• Anschluss: Außengewinde zylindrisch BSPP (ISO 228-1)
• Mit Display: nein
• Explosionsgeschützt: nein
• Schutzart (IP): IP54
• Max. Mediumtemperatur (Dauerbetrieb): 80
• Max. Spannung der Kontakte: 24
• Max. Arbeitsdruck: 16
• Max. Kontaktbelastung: 0,8
• Gewindemaß: 1/4 Zoll
• Anzahl der Schaltstufen: 31
• Messbereich unterer Wert in Bar: 0,1
• Messbereich oberer Wert in Bar: 1,6
• Max. Druckdifferenz (bar): 1,6
• Differenz zwischen Schaltschritten in Bar: 0,05
• Schaltdifferenz einstellbar: ja
• Differenzbereich/Schalthysterese 2: 0,1 - 1,6
• Ablesbar: ja
