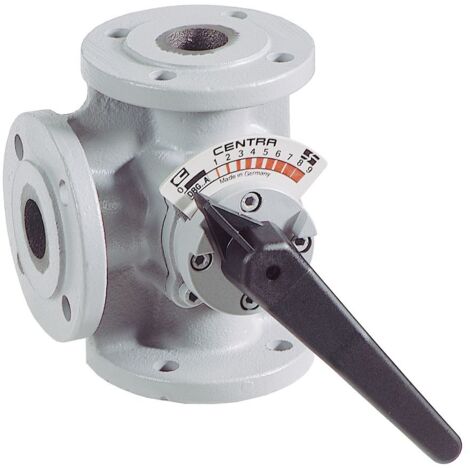

Resideo 3-Wege-Flanschenmischer DR GG 20, PN 6, gerade DN 125, Grau

Resideo 3-Wege-Flanschenmischer DR GG 20, PN 6, gerade DN 125, Grau

Der Resideo 3-Wege-Flanschenmischer DR der Serie DRG ist ein robustes Bauteil für Heizungs- und Klimaanlagen. Mit einem Gehäuse aus hochwertigem Grauguss GG 20 und einer Druckstufe von PN 6 ist dieser Mischer für anspruchsvolle Anwendungen konzipiert. Die Nennweite beträgt DN 125 und der Mischer verfügt über einen geraden Durchgang. Ein verchromtes Mischerküken und eine doppelte O-Ring-Abdichtung sorgen für eine zuverlässige Funktion. Der Rücklaufanschluss kann flexibel links oder rechts montiert werden.

Wie ist der Resideo 3-Wege-Flanschenmischer konstruiert?

Das Gehäuse des Mischers besteht aus hochwertigem Gusseisen EN-GJL-200 (GG 20), welches eine hohe Robustheit bietet. Ein verchromtes Mischerküken, das mit Spezialfett behandelt ist, ermöglicht eine reibungslose Funktion. Die doppelte O-Ring-Abdichtung trägt zur Dichtheit des Systems bei. Der Mischer ist mit einem geraden Durchgang ausgestattet und bietet die Möglichkeit, den Rücklaufanschluss wahlweise links oder rechts zu positionieren. Eine Grundierung schützt die Oberfläche des Bauteils.

Welche technischen Leistungsdaten bietet der Mischer?

Der Resideo 3-Wege-Flanschenmischer weist einen Kvs-Wert von 250 auf, mit einem Leckverlust des Kvs-Wertes von 1 %. Die Regelcharakteristik ist gleichprozentig/linear. Der Nenndruck beträgt PN 6. Das Gerät ist für eine Mediumtemperatur im Bereich von 2 °C bis 130 °C ausgelegt und eignet sich für Wasser mit einem Glykolanteil von maximal 50 % gemäß VDI 2035. Die Nennweite beträgt DN 125 und die Anschlüsse sind als Flansch ausgeführt. Der Rohraußendurchmesser an allen Anschlüssen beträgt 125. Die Länge der Anschlüsse 1, 2 und 3 beträgt jeweils 155.

Technische Daten

• Werkstoff des Gehäuses: Gusseisen EN-GJL-200 (GG 20)
• Nenndruck: PN 6
• Nennweite: DN 125
• Kvs-Wert: 250
• Leckverlust des Kvs-Wertes: 1 %
• Mediumtemperatur (Dauerbetrieb): 2 - 130 °C
• Anschlüsse: Flansch
• Regelcharakteristik: gleichprozentig/linear
• Rohraußendurchmesser alle Anschlüsse: 125
• Länge Anschluss 1: 155

Der Resideo 3-Wege-Flanschenmischer DR ist eine zuverlässige Komponente für die präzise Regelung in Heizungs- und Klimaanlagen. Mit seinem robusten Gehäuse aus Grauguss GG 20, einer Druckstufe von PN 6 und einer Nennweite von DN 125 sowie einem Kvs-Wert von 250 bietet er eine hohe Leistungsfähigkeit und Langlebigkeit für den Einsatz mit Wasser und Glykolgemischen.

Produktspezifikation

• Hersteller-Warengruppe: Regelung
• Hersteller-Produktgruppe: Mischer und Stellmotoren
• Hersteller-Artikelnummer: DR125GFLA
• Oberflächenschutz: Grundierung
• Werkstoffgüte: Gusseisen EN-GJL-200 (GG 20)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 6
• Rohraußendurchmesser alle Anschlüsse: 125
• Mit Kupplungsanschluss 3: nein
• Druckstufe Flansch: PN 6
• Länge Anschluss 1: 155
• Länge Anschluss 2: 155
• Länge Anschluss 3: 155
• Mit T-Stück für 4-Wege-Anschluss: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 250
• Mediumtemperatur (Dauerbetrieb): 2 - 130
• Nenndurchmesser: DN 125
• Leckverlust des Kvs-Wertes: 1
• Kennlinien-Charakteristik: gleichprozentig
• Kvs-Wert Bypass: 250
• Leckverlust des Kvs-Wertes Bypass: 1
• Kennlinien-Charakteristik Bypass: linear
• Einbauweise verteilend: nein
